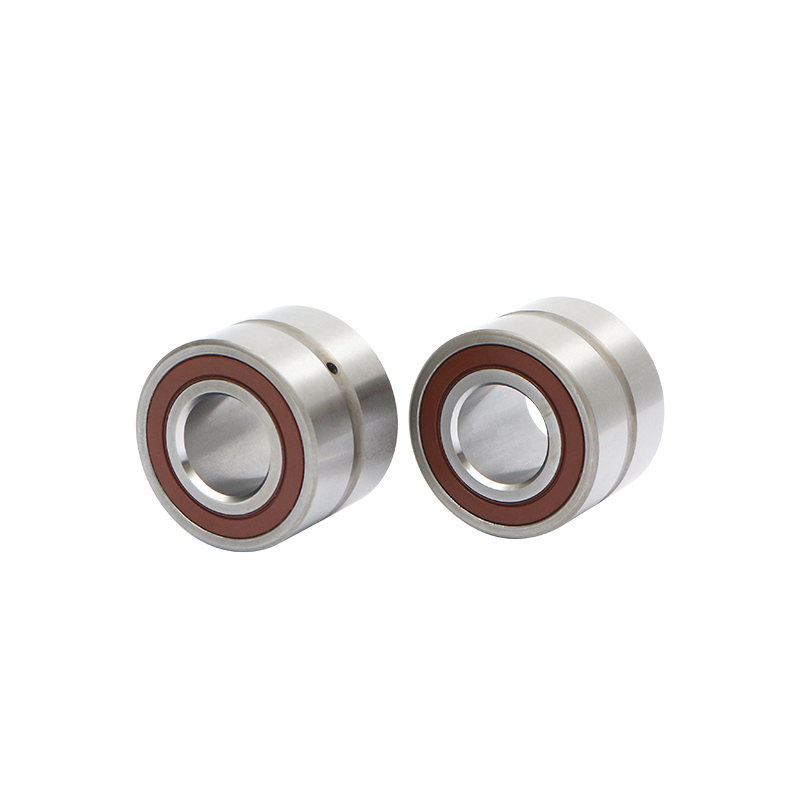

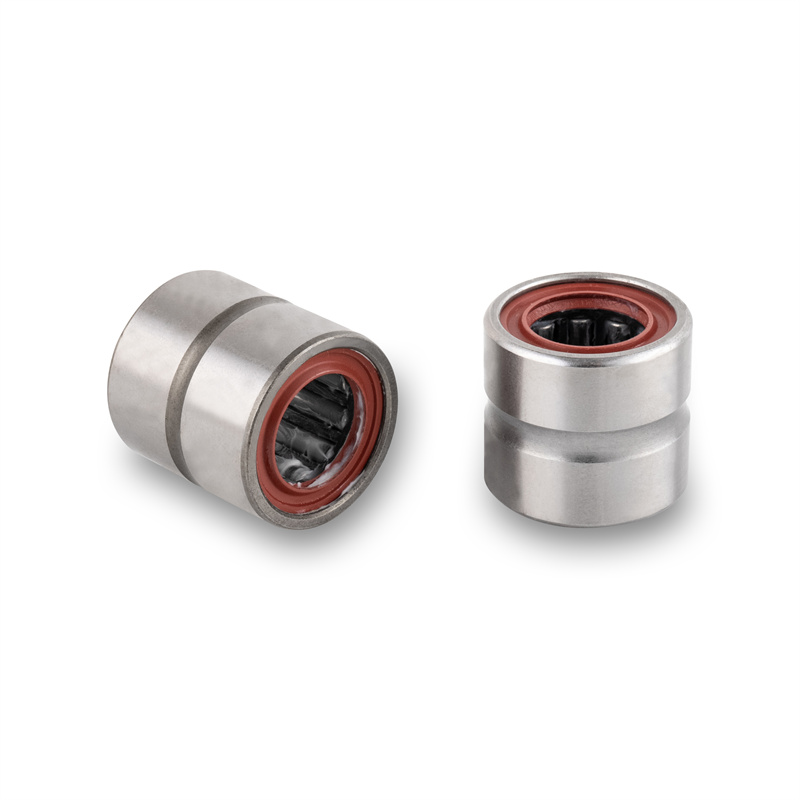

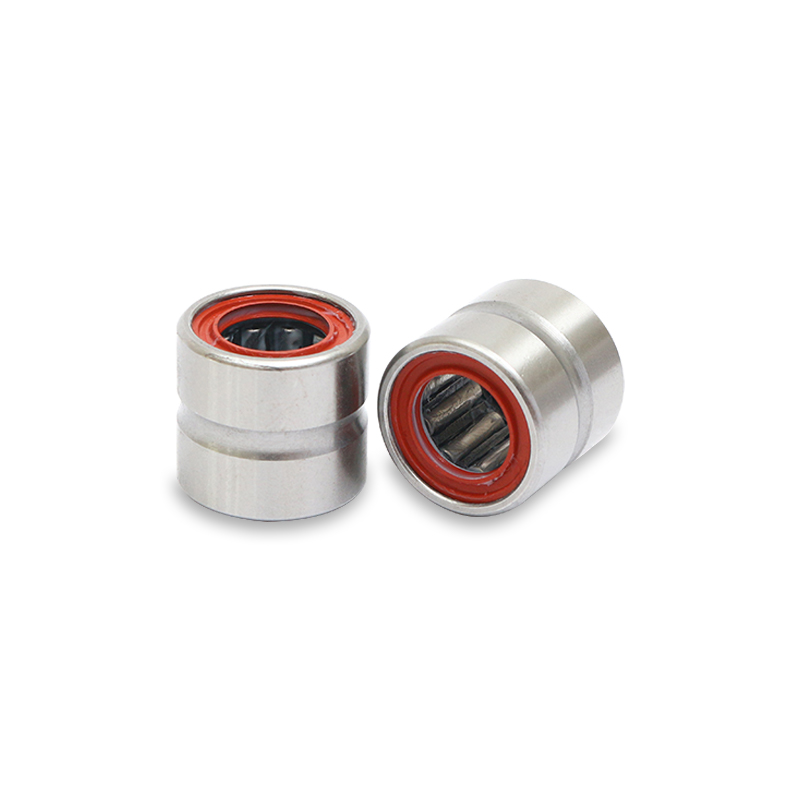

Il s'agit d'un roulement à rouleaux de support avec une bague extérieure de paroi arrière, et le rouleau peut rouler directement sur le chemin de roulement et supporter des charges importantes. La surface extérieure de la bague extérieure du rouleau est cylindrique. Les deux extrémités sont scellées et la bague extérieure, l'ensemble cage à aiguilles et la bague d'étanchéité forment une unité complète. Des joints en caoutchouc synthétique sont sélectionnés des deux côtés pour assurer une lubrification à long terme, prolonger la durée de vie du produit et améliorer l'efficacité du travail.

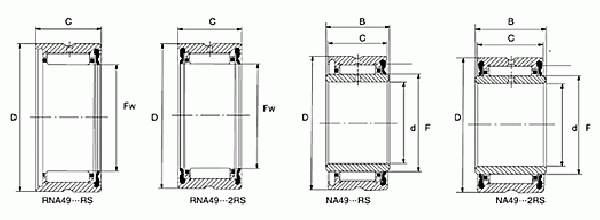

| Arbre | Désignation du roulement | Masse | Dimensions de limite | Notation de charge de base | Limitation de la vitesse | |||||||||||
| Code actuel | Code d'origine | d | Fw | D | C | B | Dynamique | Statique | Huile | |||||||
| mm | g | mm | N | tr/min | ||||||||||||
| sans IR | ||||||||||||||||
| 14 | ARN4900RS | ARN4900-2RS | 16 |
| 14 | 22 | 13 |
| 4560 | 4660 | 13000 | |||||
| 16 | ARN4901RS | ARN4901-2RS | 18 |
| 16 | 24 | 13 |
| 4950 | 5800 | 12000 | |||||
| 20 | ARN4902RS | ARN4902-2RS | 21.5 |
| 20 | 28 | 13 |
| 5980 | 9500 | 10000 | |||||
| 22 | ARN4903RS | ARN4903-2RS | 23 |
| 22 | 30 | 13 |
| 6050 | 10100 | 9000 | |||||
| 25 | ARN4904RS | ARN4904-2RS | 56 |
| 25 | 37 | 17 |
| 14900 | 17500 | 7500 | |||||
| 30 | ARN4905RS | ARN4905-2RS | 60 |
| 30 | 42 | 17 |
| 16300 | 21500 | 6500 | |||||
| 35 | ARN4906RS | ARN4906-2RS | 69 |
| 35 | 47 | 17 |
| 20050 | 24900 | 5500 | |||||
| 42 | ARN4907RS | ARN4907-2RS | 107 |
| 42 | 55 | 20 |
| 22500 | 37000 | 4800 | |||||
| 48 | ARN4908RS | ARN4908-2RS | 154 |
| 48 | 62 | 22 |
| 33050 | 50900 | 4200 | |||||
| 52 | ARN4909RS | ARN4909-2RS | 157 |
| 52 | 68 | 22 |
| 34800 | 56800 | 3900 | |||||
| 58 | ARN4910RS | ARN4910-2RS | 160 |
| 58 | 72 | 22 |
| 37800 | 61500 | 3500 | |||||
| Bague intérieure | ||||||||||||||||
| 10 | NA4900RS | NA4900-2RS | 24.5 | 10 | 14 | 22 | 13 | 14 | 4560 | 4660 | 13000 | |||||
| 12 | NA4901RS | NA4901-2RS | 27.5 | 12 | 16 | 24 | 13 | 14 | 4950 | 5800 | 12000 | |||||
| 15 | NA4902RS | NA4902-2RS | 37 | 15 | 20 | 28 | 13 | 14 | 5980 | 9500 | 10000 | |||||
| 17 | NA4903RS | NA4903-2RS | 40 | 17 | 22 | 30 | 13 | 14 | 6050 | 10100 | 9000 | |||||
| 20 | NA4904RS | NA4904-2RS | 80 | 20 | 25 | 37 | 17 | 18 | 14900 | 17500 | 7500 | |||||
| 25 | NA4905RS | NA4905-2RS | 89.5 | 25 | 30 | 42 | 17 | 18 | 16300 | 21500 | 6500 | |||||
| 30 | NA4906RS | NA4906-2RS | 104 | 30 | 35 | 47 | 17 | 18 | 20050 | 24900 | 5500 | |||||
| 35 | NA4907RS | NA4907-2RS | 175 | 35 | 42 | 55 | 20 | 21 | 22500 | 37000 | 4800 | |||||
| 40 | NA4908RS | NA4908-2RS | 252 | 40 | 48 | 62 | 22 | 23 | 33050 | 50900 | 4200 | |||||
| 45 | NA4909RS | NA4909-2RS | 290 | 45 | 52 | 68 | 22 | 23 | 34800 | 56800 | 3900 | |||||
| 50 | NA4910RS | NA4910-2RS | 295 | 50 | 58 | 72 | 22 | 23 | 37800 | 61500 | 3500 | |||||
| 55 | NA4911RS | NA4911-2RS |
| 55 |
| 80 | 24 | 25 |
|
|
| |||||
| 60 | NA4912RS | NA4912-2RS |
| 60 |
| 85 | 25 | 26 |
|
|
| |||||
| 70 | NA4914RS | NA4914-2RS |
| 70 |
| 100 | 31 | 32 |
|
|
| |||||
| 69 séries | ||||||||||||||||
| 12 | NA6901-2RS | ARN6901-2RS |
| 12 | 16 | 24 | 22 | 23 |
|
|
| |||||
| 17 | NA6903-2RS | ARN6903-2RS |
| 17 | 22 | 30 | 23 | 24 |
|
|
| |||||
| 20 | NA6904-2RS | ARN6904-2RS |
| 20 | 25 | 37 | 30 | 31 |
|
|
| |||||
| 25 | NA6905-2RS | ARN6905-2RS |
| 25 | 30 | 42 | 30 | 31 |
|
|
| |||||
| 40 | NA6908-2RS | RNA6908-2RS |
| 40 | 48 | 62 | 40 | 41 |
|
|
| |||||
