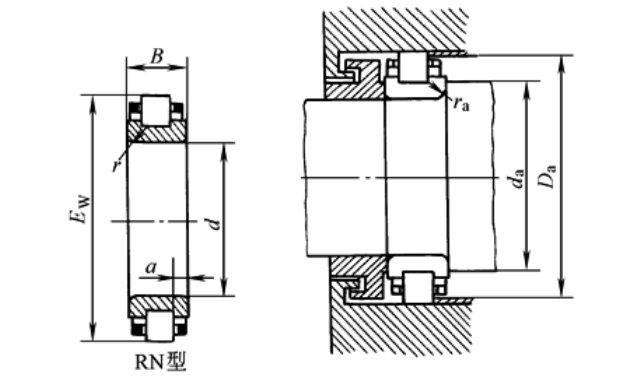

Pas de bague extérieure, la double bride sur la bague intérieure. Il ne peut pas supporter de charges axiales et ne peut pas limiter le déplacement axial de l'arbre ou du boîtier. La dureté de la surface, la précision de l'usinage et la qualité de la surface du trou du boîtier en contact avec le roulement doivent être similaires à celles du chemin de roulement annulaire. Pour composants aux dimensions radiales limitées.
| Tunille de base /mm | Charge de base /kN | Vitesse limite /r·min-1 | Masse /kg | Code de roulement | Autres tailles /mm | Taille d'installation/mm | |||||||
| d | CE | B | Cr | C0r | graisse | huile | W≈ | RN型 | a | r | papa | Da | Râ |
| 20 | 41.5 | 14 | 25.8 | 24.0 | 12000 | 16000 | - | RN 204E | 2.5 | 1 | 25 | 37.3 | 1 |
| 41.5 | 18 | 30.8 | 30.0 | 12000 | 16000 | - | RN 2204 F | 3.5 | 1 | 25 | 37.3 | 1 | |
| 45.5 | 15 | 29.0 | 25.5 | 11000 | 15000 | - | RN 304E |
| 1.1 | 26.5 | 41.2 | 1 | |
| 45.5 | 21 | 39.2 | 37.5 | 10000 | 14000 | - | RN2304F | 3.5 | 1.1 | 26.5 | 41.2 | 1 | |
| 25 | 46.5 | 15 | 27.5 | 26.8 | 11000 | 14000 | - | RN205E | 3 | 1 | 30 | 42.3 | 1 |
| 46.5 | 18 | 32.8 | 33.8 | 11000 | 14000 | - | RN2205E | 3.5 | 1 | 30 | 42.3 | 1 | |
| 54 | 17 | 38.5 | 35.8 | 9000 | 12000 | - | RN305E | 3 | 1.1 | 31.5 | 49.4 | 1 | |
| 54 | 24 | 53.2 | 54.5 | 9000 | 12000 | - | RN2305E | 4 | 1.1 | 31.5 | 49.4 | 1 | |
| 30 | 55.5 | 16 | 36.0 | 35.5 | 8500 | 11000 | - | RN206E | 3 | 1 | 36 | 50.5 | 1 |
| 55.5 | 20 | 45.0 | 48.0 | 8500 | 11000 | - | RN2206F | 3.5 | 1 | 36 | 50.5 | 1 | |
| 62.5 | 19 | 49.2 | 48.2 | 8000 | 10000 | - | RN 306E | 3.5 | 1.1 | 37 | 58.2 | 1 | |
| 62.5 | 27 | 70.0 | 75.5 | 8000 | 10000 | - | RN2306F | 4.5 | 1.1 | 37 | 58.2 | 1 | |
| 35 | 64 | 17 | 46.5 | 48.0 | 7500 | 9500 | - | RN207E | 3 | 1.1 | 42 | 59 | 1 |
| 64 | 23 | 57.5 | 63.0 | 7500 | 9500 | - | RN2207F | 4.5 | 1.1 | 42 | 59 | 1 | |
| 70.2 | 21 | 62.0 | 63.2 | 7000 | 9000 | - | RN307E | 3.5 | 1.5 | 44 | 64.3 | 1.5 | |
| 70.2 | 31 | 87.5 | 98.2 | 7000 | 9000 | - | RN2307F | 5 | 1.5 | 44 | 64.3 | 1.5 | |
| 83 | 25 | 70.8 | 68.2 | 6000 | 7500 | 0.64 | RN407 | - | 1.5 | 44 | - | 1.5 | |
| 40 | 71.5 | 18 | 51.5 | 53.0 | 7000 | 9000 | - | RN208E | 3.5 | 1.1 | 47 | 66.2 | 1 |
| 71.5 | 23 | 67.5 | 75.2 | 7000 | 9000 | - | RN2208 F | 4 | 1.1 | 47 | 66.2 | 1 | |
| 80 | 23 | 76.8 | 77.8 | 6300 | 8000 | - | RN308E | 4 | 1.5 | 49 | 73.3 | 1.5 | |
| 80 | 33 | 105 | 118 | 6300 | 8000 | - | RN2308E | 5.5 | 1.5 | 49 | 73.3 | 1.5 | |
| 92 | 27 | 90.5 | 89.8 | 5600 | 7000 | - | RN408 | - | 2 | 50 | - | 2 | |
| 45 | 76.5 | 19 | 58.5 | 63.8 | 6300 | 8000 | - | RN209E | 3.5 | 1.1 | 52 | 71.2 | 1 |
| 76.5 | 23 | 71.0 | 82.0 | 6300 | 8000 | - | RN2209 F | 4 | 1.1 | 52 | 71.2 | 1 | |
| 88.5 | 25 | 93.0 | 98.0 | 5600 | 7000 | - | RN 309E | 4.5 | 1.5 | 54 | 81.5 | 1.5 | |
| 88.5 | 36 | 130 | 152 | 5600 | 7000 | - | KNT 2309 E | 6 | 1.5 | 54 | 81.5 | 1.5 | |
| 50 | 72.5 | 16 | 25.0 | 27.5 | 6300 | 8000 | - | RN1010 | - | 1 | 55 | - | 1 |
| 81.5 | 20 | 61.2 | 69.2 | 6000 | 7500 | - | RN210E | 4 | 1.1 | 57 | 77 | 1 | |
| 81.5 | 23 | 74.2 | 88.8 | 6000 | 7500 | - | RN2210E | 4 | 1.1 | 57 | 77 | 1 | |
| 97 | 27 | 105 | 112 | 5300 | 6700 | - | RN310E | 5 | 2 | 60 | 89.6 | 2 | |
| 97 | 40 | 155 | 185 | 5300 | 6700 | - | RN2310E | 6.5 | 2 | 60 | 89.6 | 2 | |
| 55 | 90 | 21 | 80.2 | 95.5 | 5300 | 6700 | - | RN211E | 3.5 | 1.5 | 64 | 85 | 1.5 |
| 90 | 25 | 94.8 | NOUS | 5300 | 6700 | - | RN2211E | 4 | 1.5 | 64 | 85 | 1.5 | |
| 106.5 | 29 | 128 | 138 | 4300 | 6000 | - | RN311E | 5 | 2 | 65 | 98.2 | 2 | |
| 106.5 | 43 | 190 | 228 | 4800 | 6000 | - | RN2311F | 6.5 | 2 | 65 | 98.2 | 2 | |
| 60 | 86.5 | EST | 38.5 | 45.0 | 5300 | 6700 | 0.303 | RN1012 | - | 1.1 | 66.5 | - | 1 |
| 100 | 22 | 89.8 | 102 | 5000 | 6300 | - | RN212E | 4 | 1.5 | 69 | 93.2 | 1.5 | |
| 100 | 28 | 122 | 152 | 5000 | 6300 | - | RN2212F | 4 | 1.5 | 69 | 93.2 | 1.5 | |
| 115 | 31 | 142 | 155 | 4500 | 5600 | - | RN312E | 5.5 | 2.1 | 72 | 106.5 | 2.1 | |
| 115 | 46 | 212 | 260 | 4500 | 5600 | - | RN2312F | 7 | 2.1 | 72 | 106.5 | 2.1 | |
| 65 | 108.5 | 23 | 102 | 118 | 4500 | 5600 | - | RN213E | 4 | 1.5 | 74 | 101 | 1.5 |
| 108.5 | 31 | 142 | 180 | 4500 | 5600 | - | RN2213F | 4.5 | 1.5 | 74 | 101 | 1.5 | |
| 124.5 | 33 | 170 | 188 | 4000 | 5000 | - | RN313E | 5.5 | 2.1 | 77 | 114.6 | 2.1 | |
| 124.5 | 48 | 235 | 285 | 4000 | 5000 | - | RN2313F | 8 | 2.1 | 77 | 114.6 | 2.1 | |
| 70 | 100 | 20 | 47.5 | 57.0 | 4800 | 6000 | - | RN1014 | - | 1.1 | 76.5 | - |
|
| 113.5 | 24 | 112 | 135 | 4300 | 5300 | - | RN214E | 4 | 1.5 | 79 | 105.8 | 1.5 | |
| 113.5 | 31 | 148 | 192 | 4300 | 5300 | - | RN2214F | 4.5 | 1.5 | 79 | 105.8 | 1.5 | |
| 133 | 35 | 195 | 220 | 3800 | 4800 | - | RN 314E | 5.5 | 2.1 | 82 | 123.5 | 2.1 | |
| 133 | 51 | 260 | 320 | 3800 | 4800 | - | RN 2314 F |
| 2.1 | 82 | 123.5 | 2.1 | |
| 75 | 118.5 | 25 | 125 | 155 | 4000 | 5000 | - | RN 215E | 4 | 1.5 | 84 | 111.4 | 1.5 |
| 118.5 | 31 | 155 | 205 | 4000 | 5000 | - | RN 2215 F | 4.5 | 1.5 | 84 | 111.4 | 1.5 | |
| 143 | 37 | 228 | 260 | 3600 | 4500 | - | RN 315E | 5.5 | 2.1 | 87 | 131.6 | 2.1 | |
| 80 | 127.3 | 26 | 132 | 165 | 3300 | 4800 | - | RN 216E | 4.5 | 2 | 90 | 119.8 | 2 |
| 127.3 | 33 | 178 | 242 | 3800 | 4800 | - | RN 2216 F | 4.5 | 2 | 90 | 119.8 | 2 | |
| 151 | 39 | 245 | 282 | 3400 | 4300 | - | RN 316E | 6 | 2.1 | 92 | 139 | 2.1 | |
| 85 | 136.5 | 28 | 158 | 192 | 3600 | 4500 | - | RN 217E | 4.5 | 2 | 95 | 129 | 2 |
| 136.5 | 36 | 205 | 272 | 3600 | 4500 | - | RN2217F | 5 | 2 | 95 | 129 | 2 | |
| 160 | 41 | 280 | 332 | 3200 | 4000 | - | RN317E | 6.5 | 3 | 99 | 147 | 3 | |
| 90 | 145 | 30 | 172 | 215 | 3400 | 4300 | - | RN218E | 5 | 2 | 100 | 136.4 | 2 |
| 145 | 40 | 230 | 312 | 3400 | 4300 | - | RN2218F | 6 | 2 | 100 | 136.4 | 2 | |
| 169.5 | 43 | 298 | 348 | 3000 | 3800 | - | RN318E | 6.5 | 3 | 104 | 155.5 | 3 | |
| 95 | 154.5 | 32 | 208 | 262 | 3200 | 4000 | - | RN219E | 5 | 2.1 | 107 | 145.5 | 2.1 |
| 154.5 | 43 | 275 | 368 | 3200 | 4000 | - | RN2219 F | 6.5 | 2.1 | 107 | 145.5 | 2.1 | |
| 177.5 | 45 | 315 | 380 | 2800 | 3600 | - | RN319E | 7.5 | 3 | 109 | 163.5 | 2.5 | |
| 100 | 163 | 34 | 235 | 302 | 3000 | 3800 | - | RN220E | 5 | 2.1 | 112 | 152.8 | 2.1 |
| 163 | 46 | 318 | 440 | 3000 | 3800 | - | RN2220E | 6 | 2.1 | 112 | 152.8 | 2.1 | |
| 191.5 | 47 | 365 | 425 | 2600 | 3200 | - | RN320E | 7.5 | 3 | 114 | 175 | 2.5 | |
| 105 | 168.8 | 36 | 185 | 235 | 2800 | 3600 | 2.76 | RN221 | 7.5 | 2.1 | 117 | 161.2 | 2.1 |
| 195 | 49 | 322 | 392 | 2200 | 3000 | - | RN321 | 9.5 | 3 | 119 | 184 | 2.5 | |
|
| 180.5 | 38 | 278 | 360 | 2600 | 3400 | - | RN222E | 6 | 2.1 | 122 | 170.2 | 2.1 |
|
| 207 | 50 | 352 | 428 | 2000 | 2800 | - | RN 322 | 9 | 3 | 124 | 195 | 2.5 |
| 120 | 195.5 | 40 | 322 | 422 | 2200 | 3000 | - | RN 224E | 6 | 2.1 | 132 | 183.5 | 2.1 |
| 226 | 55 | 440 | 552 | 1900 | 2600 | - | RN 324 | 9.5 | 3 | 134 | 213 | 2.5 | |
| 130 | 204 | 40 | 258 | 352 | 2000 | 2800 | 4.48 | RN 226 | 8 | 3 | 144 | 195 | 2.5 |
| 243 | 58 | 492 | 620 | 1700 | 2200 | - | RN 326 | 10 | 4 | 148 | 229 | 3 | |
| 140 | 221 | 42 | 302 | 415 | 1800 | 2400 | 5.94 | RN 228 | 8 | 3 | 154 | 211.5 | 2.5 |
| 260 | 62 | 545 | 690 | 1600 | 2000 | 13.2 | RN 328 | 11 | 4 | 158 | 245 | 3 | |
| 150 | 238 | 45 | 360 | 490 | 1700 | 2200 | - | RN 230 | 8.5 | 3 | 164 | 228 | 2.5 |
| 277 | 65 | 595 | 765 | 1500 | 1900 | 17.04 | RN 330 | 11.5 | 4 | 16S | 262 | 3 | |
| 160 | 255 | 48 | 405 | 552 | 1600 | 2000 | - | RN 232 | 9 | 3 | 174 | 245 | 2.5 |
| 292 | 68 | 628 | 825 | 1400 | 1800 | - | RN 332 | 13 | 4 | 178 | 276 | 3 | |
| 170 | 272 | 52 | 425 | 650 | 1500 | 1900 | - | RN 234 | 10 | 4 | 188 | 262 | 3 |
| 310 | 72 | 715 | 952 | 1300 | 1700 | - | RN 334 | 13.5 | 4 | 188 | 293 | 3 | |
| 180 | 282 | 52 | 425 | 650 | 1400 | 1800 | - | RN 236 | 10 | 4 | 198 | 270 | 3 |
| 328 | 75 | 835 | 1100 | 1200 | 1600 | 35.9 | RN 336 | 13.5 | 4 | 198 | 309 | 3 | |
| 190 | 299 | 55 | 512 | 745 | 1300 | 1700 | - | RN 238 | 10.5 | 4 | 208 | 286.5 | 3 |
| 345 | 78 | 882 | 1190 | 1100 | 1500 | 31.6 | RN 338 | 14 | 5 | 212 | 325 | 4 | |
| 200 | 316 | 58 | 570 | 842 | 1200 | 1600 | - | RN 240 | 11.5 | 4 | 218 | 302.5 | 3 |
| 360 | 80 | 972 | 1290 | 1000 | 1400 | - | RN 340 | EST | 5 | 222 | 340 | 4 | |
| 220 | 350 | 65 | 702 | 1050 | 1000 | 1400 | - | RN 244 | 12.5 | 4 | 238 | 335 | 3 |
