Les bagues de roulement sont un élément indispensable des roulements car les roulements seront utilisés dans différents scénarios. Après tout, les bagues intérieures et extérieures des roulements FTM peuvent être transformées en différentes formes selon les besoins du client, et différents matériaux peuvent être sélectionnés.
Étant donné que les bagues intérieure et extérieure du roulement et le corps roulant doivent avoir une dureté et une résistance à la fatigue de contact élevées, une bonne résistance à l'usure et une bonne résistance aux chocs, le matériau couramment utilisé est l'acier à roulement GCr15.

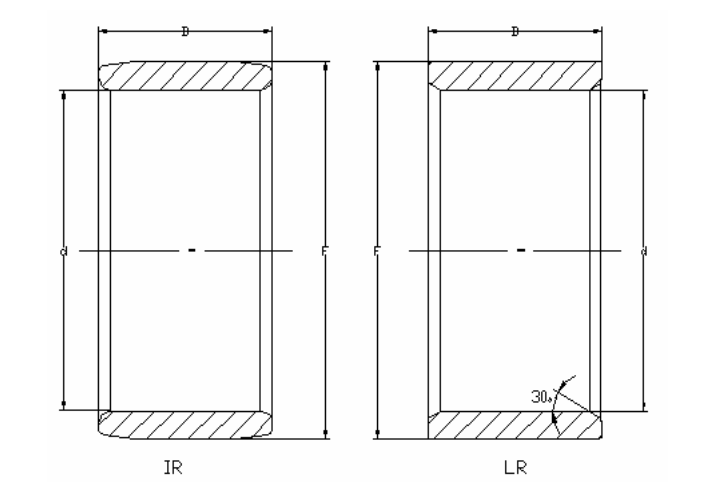

| Désignation de la bague intérieure | mm | kg Poids | ||
| D | F | B
| ||
| LR13 | 13 | 17.2 | 24 | 0.01837 |
| IR14 | 14 | 17 | 17 | 0.009665 |
| IR15 | 15 | 18~20 | 16~23 | 0,0093 ~ 0,0247 |
| IR16 | 16 | 20~26 | 9 ~ 15,5 | 0,00774~0,039504 |
| IR17 | 17 | 20~24 | 16~20 | 0,011 ~ 0,034 |
| LR17 | 17 | 20 | 30.5 | 0.021 |
| LR18 | 18 | 26 | 15.5 | 0.033024 |
| IR19 | 19 | 22 | 14 | 0.010416 |
| IR20 | 20 | 24~28 | 16~20 | 0,017 ~ 0,0452 |
| LR20 | 20 | 25 | 20.5 | 0.0279 |
| IR22 | 22 | 26~28 | 12~30 | 0,01373~0,054 |
| IR25 | 25 | 30~32 | 18~22 | 0,0298 ~ 0,052 |
| LR25 | 25 | 30 | 26.5 | 0.043 |
| IR28 | 28 | 32 | 17~30 | 0,0245~0,0438 |
| IR30 | 30 | 35~38 | 16~20 | 0,031 ~ 0,065 |
| LR30 | 30 | 35 | 20.5 | 0.0407 |
| IR60 | 60 | 68~70 | 25~60 | 0,195~0,463 |
| IR62 | 62 | 70~75 | 30~39 | 0.2523 |
| IR65 | 65 | 72~75 | 25~45 | 0,142 ~ 0,2362 |
| IR70 | 70 | 80 | 25~54 | 0,224~0,48 |
| IR75 | 75 | 84~85 | 44~54 | 0,38572~0,52 |
| IR80 | 80 | 80~90 | 25~54 | 0,25712~0,55 |
| IR85 | 85 | 95~100 | 26~63 | 0,28 ~ 1,05 |
| IR90 | 90 | 105 | 63 | 1.11 |
| IR110 | 110 | 120~125 | 30~40 | 0,409 ~ 0,86276 |
Shaoxing Shangyu Flight Seiko Machinery Co., Ltd. (FTM), fondée en 2006, est une entreprise axée sur la R&D, la fabrication et la personnalisation de roulements non standard, de roulements de haute précision (substitution des importations) et d'accessoires de roulements et mécaniques. les pièces. Avec plus de 30 ans d'expérience en conception technique, FTM s'est bâti une excellente réputation dans le domaine des roulements de haute qualité. Notre équipe technique professionnelle fournit aux clients nationaux et étrangers des solutions de roulements de haute qualité dans les machines d'ingénierie, les machines textiles et d'autres domaines.
S'appuyant sur des années de fabrication professionnelle et de compétences techniques, FTM introduit activement des machines-outils CNC avancées en provenance du Japon pour garantir la précision et la stabilité du traitement des produits. De plus, la recherche sur les produits de roulements de FTM est guidée par un docteur en tribologie. Nous adhérons à la philosophie d'entreprise d'innovation et de développement et nos produits sont exportés vers de nombreux pays et régions du monde. Nous soutenons et produisons depuis longtemps divers types de roulements pour de nombreuses entreprises de renommée mondiale, en entretenant de bonnes relations de production. Tournez vers l’éternité, héritez de l’excellence et créez l’avenir ensemble. Choisissez FTM et nous serons votre meilleur choix pour les solutions de roulements.
