Roulements à billes de contact angulaire: un guide complet

I. Introduction aux roulements à billes de contact angulaire

1. Qu'est-ce qu'un roulement à billes de contact angulaire?

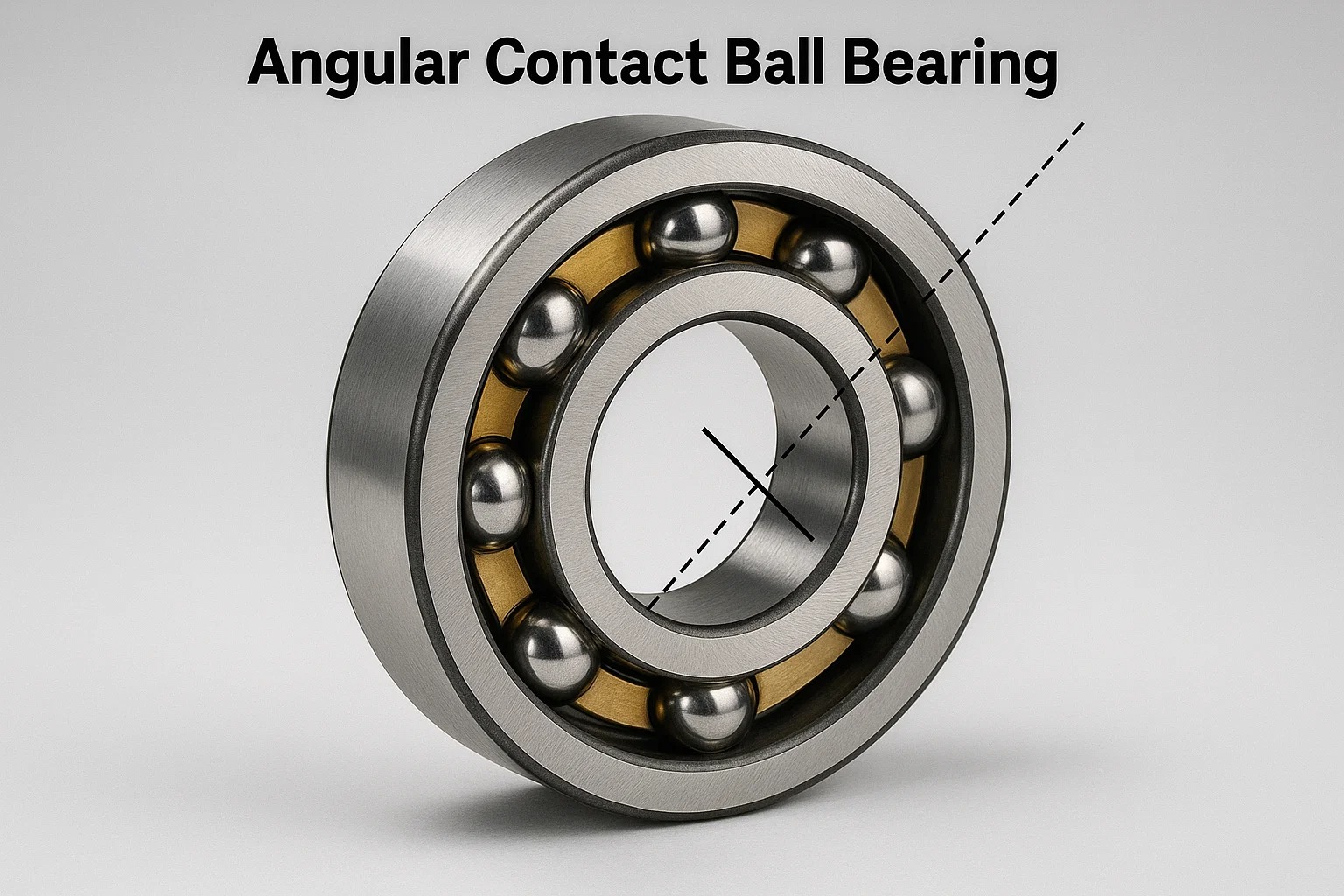

Un Roulement à billes de contact angulaire est un type spécialisé de roulement d'éléments roulant conçu pour s'adapter Charges radiales et axiales simultanément . Contrairement aux roulements à billes de rainure profonde, qui gèrent principalement les charges radiales, les roulements de contact angulaires

compouter un angle de contact entre les courses intérieures et extérieures et les balles. Cet angle leur permet de soutenir efficacement les forces axiales dans une direction, en plus des forces radiales.

Définition et fonction de base: À la base, un roulement à billes de contact angulaire facilite le mouvement de rotation tout en contrôlant avec précision la position relative des composants de la machine. Sa conception unique lui permet de transporter des charges agissant à un angle par rapport à l'axe des roulements. Cette capacité est cruciale dans les applications où les forces latérales et les forces de poussée sont présentes, ce qui les rend idéales pour une variété d'utilisations industrielles et automobiles.
Caractéristiques clés et caractéristiques de conception: La caractéristique déterminante de ces roulements est le angle de contact , qui est l'angle entre la ligne reliant les points de contact de la balle avec les voies de course dans le plan radial, et une ligne perpendiculaire à l'axe des roulements. Cet angle peut varier, allant généralement de 15 à 40 degrés , selon la conception de roulements spécifique et l'application prévue. Un angle de contact plus élevé offre généralement une plus grete capacité de charge axiale, tetis qu'un angle plus petit est mieux adapté aux applications à grete vitesse avec des charges axiales plus faibles.

Fonctionnalité	Description
Angle de contact	C'est l'angle critique qui détermine la proportion de Capacité de charge radiale vs axiale . Il va généralement de 15 ° (optimisé pour une vitesse élevée et des charges axiales inférieures) à 40 ° (optimisé pour les charges axiales élevées). Un angle plus gret signifie plus de support de charge axiale.
Conception séparable	Le L'anneau extérieur est souvent séparable de la bague intérieure et de l'assemblage de la balle. Cette fonction de conception simplifie le processus de montage et permet la sélection précise de dégagements internes spécifiques ou l'application de précharges pendant l'installation.
Charge axiale à direction unique	Stetard à une seule rangée Les roulements à billes de contact angulaire sont conçus pour s'adapter Charges axiales dans une seule direction . Pour gérer les charges axiales des deux directions, elles sont généralement utilisées dans arrangements duplex (ensembles appariés) ou comme Roulements à double rangée .
Haute précision	Ces roulements sont fabriqués à des tolérances très étroites, garantissant Précision de course élevée et randonnée minimale . Cette précision est essentielle pour les applications exigeantes, telles que celles trouvées dans les broches de machine-outil, où même les écarts microscopiques peuvent avoir un impact sur les performances.
Rigidité	Quand correctement préchargé , les roulements à billes de contact angulaire offrent exceptionnellement rigidité élevée . Cela minimise la déviation de l'arbre sous charge et améliore considérablement les performances globales du système, en particulier dans les applications critiques de précision où la stabilité est primordiale.

2. Pourquoi choisir les roulements à billes de contact angulaire?

Les roulements à billes de contact angulaire sont sélectionnés pour leurs performances supérieures dans des conditions de fonctionnement spécifiques où d'autres types de roulements peuvent échouer.

Avantages par rapport aux autres types de roulements:
- Capacité de charge combinée: Leur avantage le plus significatif est la capacité de transporter efficacement un combinaison de charges radiales et axiales simultanément. Cela les distingue des roulements à billes de rainure profonde (principalement radiaux) ou des roulements de poussée (principalement axiaux).
- Capacité à grande vitesse: En raison de leur géométrie interne optimisée, de leur fabrication précise et de leurs conceptions de cage souvent plus légères (par exemple, polyamide ou résine phénolique), ils peuvent fonctionner à des vitesses de rotation très élevées avec une génération de chaleur réduite.
- Haute précision et rigidité: Ils offrent une excellente précision de fonctionnement et une rigidité, ce qui les rend idéales pour les applications nécessitant un positionnement précis, une déviation minimale et une faible vibration. Lorsqu'elles sont utilisées dans des configurations préchargées, elles peuvent pratiquement éliminer le dégagement interne, conduisant à une rigidité exceptionnelle.
- Configurations polyvalentes: Disponible dans Designs de contact à une seule rangée, double rang et quatre points , ils peuvent également être combinés dans arrangements duplex (face à face, dos à dos ou en tandem) pour améliorer encore la capacité de charge, la rigidité et la capacité de gérer les moments de renversement.
Applications où elles excellent: Ces roulements se trouvent fréquemment dans des environnements exigeants haute précision, vitesses élevées et manipulation de forces axiales importantes . Leur capacité à prendre en charge les charges combinées les rend indispensables dans diverses machines exigeantes. Les applications courantes comprennent:
- Spues de machine-outil: Crucial pour les opérations de coupe et de broyage précises.
- Transmissions automobiles et roulements de roues: Gérer le poids du véhicule et les virages.
- Pompes et compresseurs: Prise en charge des arbres rotatifs sous des charges combinées de liquide et mécaniques.
- Motors électriques: Surtout dans les conceptions plus grandes et à grande vitesse.
- Robotique: Assurer un mouvement précis et reproductible dans les articulations et actionneurs robotiques.

Ii Comprendre la conception et la fonctionnalité

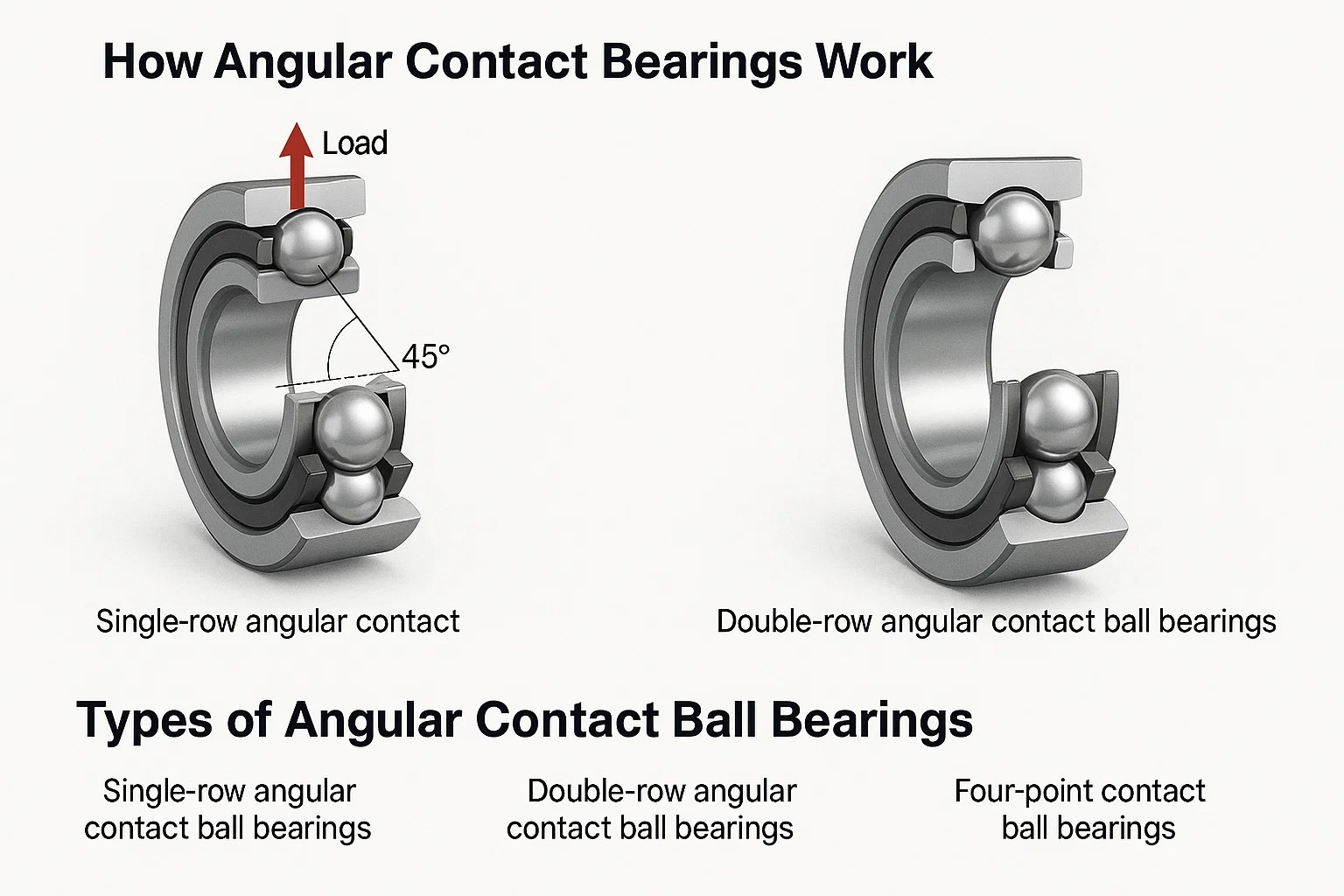

1. Comment fonctionnent les roulements de contact angulaires

Le principe opérationnel d'une balle de bille de contact angulaire dépend de son angle de contact , qui dicte comment les charges sont distribuées et soutenues.

Explication de l'angle de contact: Lorsqu'une charge, en particulier une charge axiale, est appliquée à un roulement à billes de contact angulaire, les balles sont légèrement déplacées le long des voies de course. Ce déplacement crée une zone de contact elliptique entre chaque balle et les voies de course intérieures et extérieures. Le angle de contact est l'angle formé par une ligne à travers le centre de cette ellipse de contact et une ligne perpendiculaire à l'axe de rotation du roulement. Cet angle est fondamental car il détermine la proportion de la charge appliquée qui est transportée axialement par rapport à radialement. Par exemple, un Angle de contact plus grand (par exemple, 40 °) signifie que le roulement est mieux équipé pour gérer les charges axiales plus lourdes, tandis qu'un angle plus petit (par exemple, 15 °) convient plus aux applications à grande vitesse où les charges radiales sont prédominantes et les charges axiales sont plus légères.
Distribution et support de chargement: Les balles dans un roulement de contact angulaire sont généralement sous un précharge (inhérent à la fabrication ou appliqué lors de l'installation). Cette précharge garantit un contact continu avec les deux voies de course, même sous des charges variables, ce qui est crucial pour une rigidité élevée et pour empêcher le dérapage des balles, en particulier à grande vitesse. Lorsqu'une charge radiale et axiale combinée est appliquée, les forces sont transmises efficacement à travers les balles à l'angle de contact, distribuant efficacement la contrainte sur une surface plus grande qu'un roulement purement radial. Cette conception offre un support et une stabilité supérieurs dans des conditions de chargement complexes.

2. Types de roulements à billes de contact angulaire

Les roulements à billes de contact angulaire sont disponibles dans diverses configurations, chacune adaptée aux différentes capacités de charge, aux exigences de rigidité et aux demandes d'application.

Roulements à billes de contact angulaire à une seule rangée: Ce sont le type le plus courant et peuvent accueillir des charges axiales dans One Direction seulement . En raison de cette capacité de charge axiale unidirectionnelle, pour soutenir les charges axiales dans les deux directions ou pour atteindre une rigidité plus élevée et gérer les moments de renversement, ils sont souvent utilisés dans arrangements duplex . Ceux-ci impliquent de monter deux roulements à une seule rangée en tant que paire appariée.

Arrangement duplex	Description	Caractéristiques clés
Face à face (DF)	Deux roulements sont montés avec leurs faces plus larges ensemble, de sorte que les lignes de contact convergent vers l'axe des roulements.	Une bonne rigidité, peut gérer les moments de renversement, une capacité de vitesse modérée.
Dos à dos (db)	Deux roulements sont montés avec leurs faces plus étroites ensemble, de sorte que les lignes de contact divergent de l'axe des roulements.	Rigidité maximale , excellent pour gérer les moments de renversement, idéal pour les broches de haute précision.
Tandem (dt)	Deux roulements sont montés dans la même direction, leurs lignes de contact parallèles.	Conçu pour Capacité de charge axiale extrêmement élevée dans une direction , La charge est partagée uniformément.

Roulements à billes de contact angulaires à double rangée: Ces roulements combinent essentiellement deux roulements de contact angulaire à une seule rangée dans une seule unité. Ils sont conçus pour s'adapter Charges axiales dans les deux sens et sont souvent choisis lorsqu'une conception compacte avec une rigidité élevée est requise, éliminant le besoin d'arrangements en duplex séparés. Ils sont disponibles avec divers conceptions internes et des angles de contact pour répondre aux besoins spécifiques.
Roulements à billes de contact à quatre points: Ce sont des roulements à billes de contact angulaires uniques uniques avec des voies de course conçues pour soutenir Charges axiales dans les deux sens . L'anneau intérieur est généralement divisé, et il y a quatre points de contact entre les balles et les voies de course (deux sur l'anneau intérieur, deux sur l'anneau extérieur). Cette conception leur permet de gérer les charges axiales inversées tout en prenant moins d'espace axial que deux roulements à une seule rangée. Ils sont particulièrement utiles pour les applications avec des charges axiales intermittentes ou alternées, offrant une solution compacte et efficace.

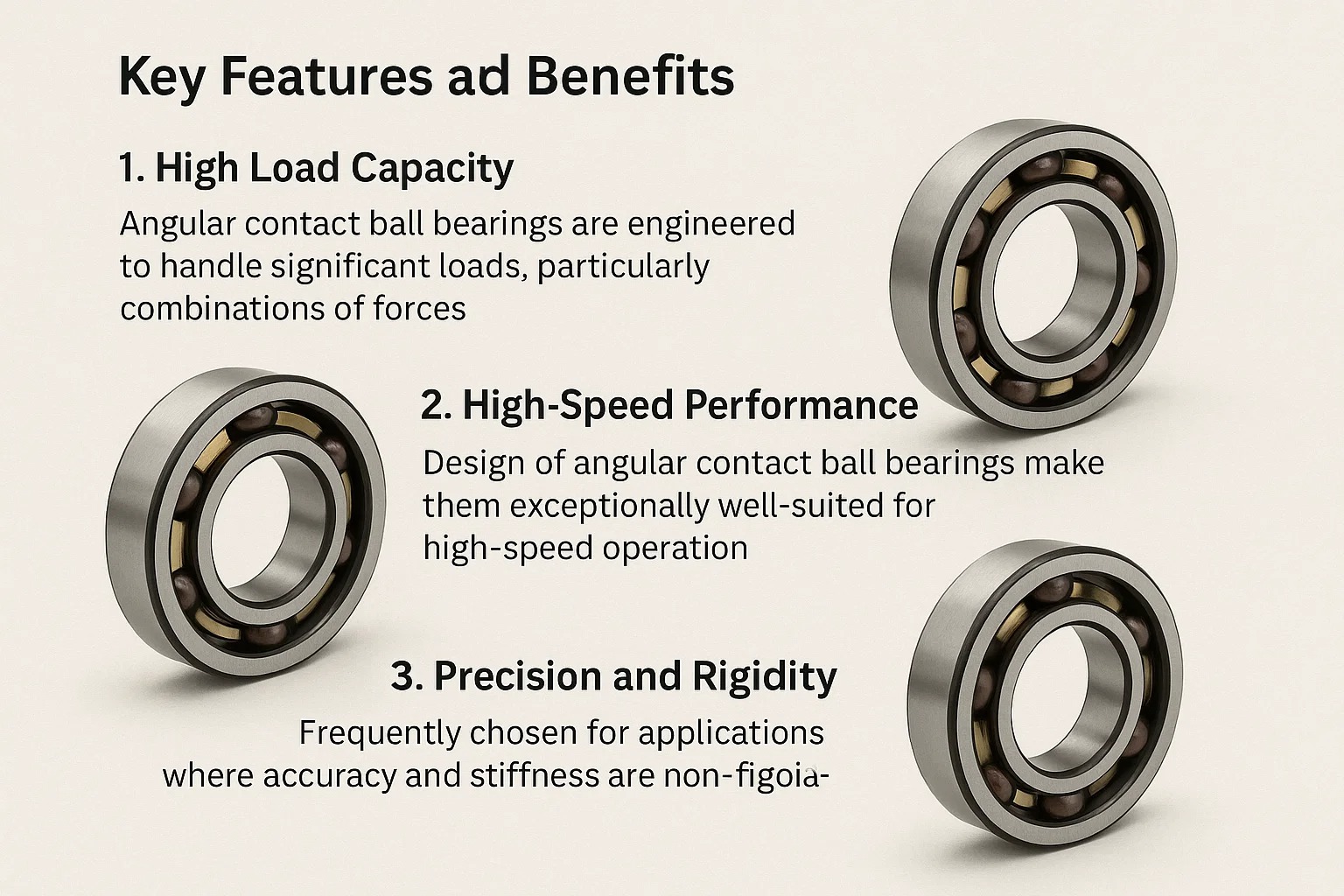

Iii. Caractéristiques et avantages clés

Les roulements à billes de contact angulaire sont très appréciés dans diverses industries en raison de leurs avantages de performance distincts. Leur conception leur permet d'exceller dans des situations exigeant des capacités de charge élevée, une vitesse exceptionnelle et un fonctionnement précis.

1. Capacité de charge élevée

Les roulements à billes de contact angulaire sont conçus pour gérer des charges importantes, en particulier lorsque ces charges sont une combinaison de forces.

Manipulation axiale et radiale: Le angle de contact est le principal facteur déterminant l'efficacité d'un roulement de contact angulaire peut gérer les charges axiales et radiales. Roulements avec Angles de contact plus grands (par exemple, 40 degrés) sont optimisés pour des charges axiales plus lourdes, ce qui les rend adaptées aux applications où une poussée significative est présente. Inversement, ceux avec Angles de contact plus petits (par exemple, 15 degrés) sont mieux adaptés aux vitesses et applications plus élevées où les charges radiales sont prédominantes. Cette conception spécifique permet la transmission efficace des forces de l'arbre rotatif à travers les balles vers le boîtier stationnaire ou vice versa, distribuant efficacement le stress.
Combinaisons de chargement: L'une des plus grandes forces de ces roulements est leur capacité à gérer Charges combinées , qui sont un mélange de forces radiales et axiales. Ceci est crucial dans de nombreuses applications industrielles où des machines éprouvent des forces complexes et multidirectionnelles. Lorsque deux roulements de contact angulaires sont montés dans un arrangement duplex (DB ou DF), leur capacité de charge axiale combinée est considérablement améliorée, et ils gagnent la capacité de soutenir les moments de renversement, qui sont essentiels dans des applications telles que les broches de machine-outil.

2. Performance à grande vitesse

La conception des roulements à billes de contact angulaire les rend exceptionnellement bien adaptés à un fonctionnement à grande vitesse, ce qui est une exigence critique dans de nombreuses machines modernes.

Considérations de conception pour les applications à grande vitesse: Pour minimiser la génération de chaleur à partir de frottement et assurer la stabilité à des RPM élevés, les roulements destinés aux applications à grande vitesse sont généralement compatibles Angles de contact plus petits (environ 15-25 degrés). Ils incorporent aussi souvent Boules de haute précision et chemins de course , avec conceptions de cage optimisées . Matériaux de cage plus légers, comme résine phénolique ou polyamide , sont fréquemment utilisés pour réduire la masse et l'inertie, contribuant davantage à la baisse des frictions et de la chaleur. De plus, une précharge minimale est souvent appliquée dans des conceptions à grande vitesse pour éviter une accumulation de chaleur excessive qui pourrait compromettre les performances et la durée de vie.
Exigences de lubrification: Une bonne lubrification est primordiale pour maintenir les performances à grande vitesse et prolonger la durée de vie des roulements. Cela implique souvent d'utiliser spécialisé huiles ou graisses avec une viscosité et des additifs appropriés qui peuvent résister à des températures élevées et à des forces de cisaillement sans se décomposer. Dans certaines applications extrêmes à grande vitesse, des systèmes de lubrification avancés comme lubrification à l'air pétrolier sont employés. Ces systèmes assurent une alimentation constante et précisément comptabilité de lubrifiant frais tout en aidant simultanément à emporter la chaleur, refroidissant efficacement le roulement pendant le fonctionnement.

3. Précision et rigidité

Les roulements à billes de contact angulaire sont fréquemment choisis pour les applications où la précision et la rigidité ne sont pas négociables.

Applications nécessitant une précision élevée: Ces roulements sont indispensables dans les applications où positionnement précis and randonnée minimale sont primordiaux. Un excellent exemple est Spindles de la machine-outil , où l'outil de coupe doit maintenir une précision extrême pour produire des pièces avec des tolérances étroites et des finitions de surface de haute qualité. De même, dans bras robotiques , un mouvement articulaire précis, facilité par ces roulements, est essentiel pour des tâches précises de manipulation et d'assemblage.
Minimiser le ruissellement et la déviation: La conception inhérente des roulements de contact angulaire, en particulier lorsqu'il est utilisé dans Arrangements duplex préchargés , fournit exceptionnel rigidité . Le préchargement élimine efficacement les dégagements internes dans le roulement, ce qui se traduit par une déviation minimale sous charge. Cette rigidité élevée et le très faible runout résultant (écart par rapport à la véritable rotation) entraînent directement une précision d'usinage améliorée, une amélioration des performances globales du système et une réduction des vibrations, contribuant à une opération plus stable et plus fiable.

Iv. Applications des roulements à billes de contact angulaire

Les roulements à billes de contact angulaire se trouvent dans un large éventail d'industries et de machines en raison de leur polyvalence et de leurs caractéristiques de performance exceptionnelles. Leur capacité à gérer les charges combinées, les vitesses élevées et à offrir une haute précision les rend indispensables dans de nombreuses applications critiques.

1. Machine-outils

Les machines-outils sont peut-être l'un des environnements les plus critiques pour les roulements à billes de contact angulaire, exigeant les niveaux les plus élevés de précision et de rigidité.

Support de broche: Ceci est une application principale. Le broche d'une machine-outil est le cœur de son fonctionnement, où l'outil de coupe ou la pièce tourne. Ces broches nécessitent des roulements qui peuvent résister à des vitesses de rotation extrêmement élevées, des forces de coupe lourdes (à la fois radiales et axiales), et maintenir une précision au niveau du micron pour assurer la précision de la pièce usinée. Roulements à billes de contact angulaire, souvent disposés en très rigide ensembles correspondants (par exemple, trois ou quatre roulements dans une configuration en tandem / duplex), fournissent la rigidité, le runout minimal et les caractéristiques d'amortissement nécessaires cruciales pour les opérations de broyage, de broyage et de tournage de précision.
Usinage de précision: L'impact direct de ces roulements sur la qualité du produit final ne peut pas être surestimé. Leur capacité à minimiser le ruissellement (écart par rapport à la véritable rotation) et la déviation se traduit directement par des pièces usinées de meilleure qualité avec des tolérances plus strictes, des finitions de surface supérieures et un bavardage réduit, conduisant à des améliorations significatives de l'efficacité de la fabrication et de l'intégrité du produit.

2. Robotique

La robotique, en particulier dans la fabrication et l'automatisation avancées, s'appuie fortement sur le contrôle de mouvement précis et durable offert par les roulements à billes de contact angulaires.

Joints et actionneurs: Les bras et les manipulateurs robotiques utilisent des roulements à billes de contact angulaire dans leur articulations et actionneurs pour réaliser des mouvements précis et reproductibles. Ces roulements soutiennent les charges combinées complexes (axiales, radiales et moments) générées pendant le fonctionnement dynamique, contribuant de manière significative à la rigidité globale, à la précision et au mouvement lisse du système robotique.
Mouvement de haute précision: Dans des applications telles que les robots chirurgicaux, les robots d'assemblage industriel ou les systèmes d'inspection, le mouvement lisse, sans réaction et précis facilité par ces roulements est primordial pour un fonctionnement réussi et fiable. Ils s'assurent que les mouvements robotiques sont exacts, ce qui est vital pour les tâches délicates ou très répétitives.

3. Automobile

L'industrie automobile utilise des roulements à billes de contact angulaire dans de nombreux composants clés où la fiabilité et la capacité de chargement sont essentielles.

Roulements de roue: De nombreux automobiles modernes roulements de roues sont des unités de roulement à billes de contact angulaire intégré. Ces unités sont conçues pour gérer les charges radiales significatives du poids du véhicule, ainsi que les charges axiales substantielles générées dans les virages, le freinage et l'accélération. Ils sont conçus pour une longue durée de vie et un entretien minimal.
Composants de transmission: Dans certains automobiles transmissions Et les différentiels, les roulements de contact angulaires sont utilisés pour prendre en charge les arbres qui subissent à la fois des charges radiales à partir des engrenages et des charges de poussée à partir de vitesses hélicoïdales ou conduites. Leur capacité à gérer les forces combinées garantit un transfert de puissance efficace et un fonctionnement en douceur de la transmission.

4. Aérospatial

L'industrie aérospatiale impose des exigences extrêmement élevées sur la fiabilité des composants, l'efficacité du poids et les performances dans des conditions difficiles, faisant des roulements de billes de contact angulaires un choix fréquent.

Applications du moteur: Dans les moteurs d'avion, les roulements à billes de contact angulaire sont utilisés dans diverses sections, notamment Composants de boîte de vitesses, entraînements accessoires et même arbres principaux . Ici, ils doivent résister à des températures extrêmes, des vitesses de rotation très élevées et des conditions de charge exigeantes, souvent avec des exigences d'équilibre précises.
Systèmes de contrôle: Ils se trouvent également dans des avions critiques Surfaces de contrôle, mécanismes de train d'atterrissage et autres systèmes d'actionnement Lorsque la fiabilité, la précision et les faibles frottements sont non négociables pour les opérations de vol sûres et efficaces.

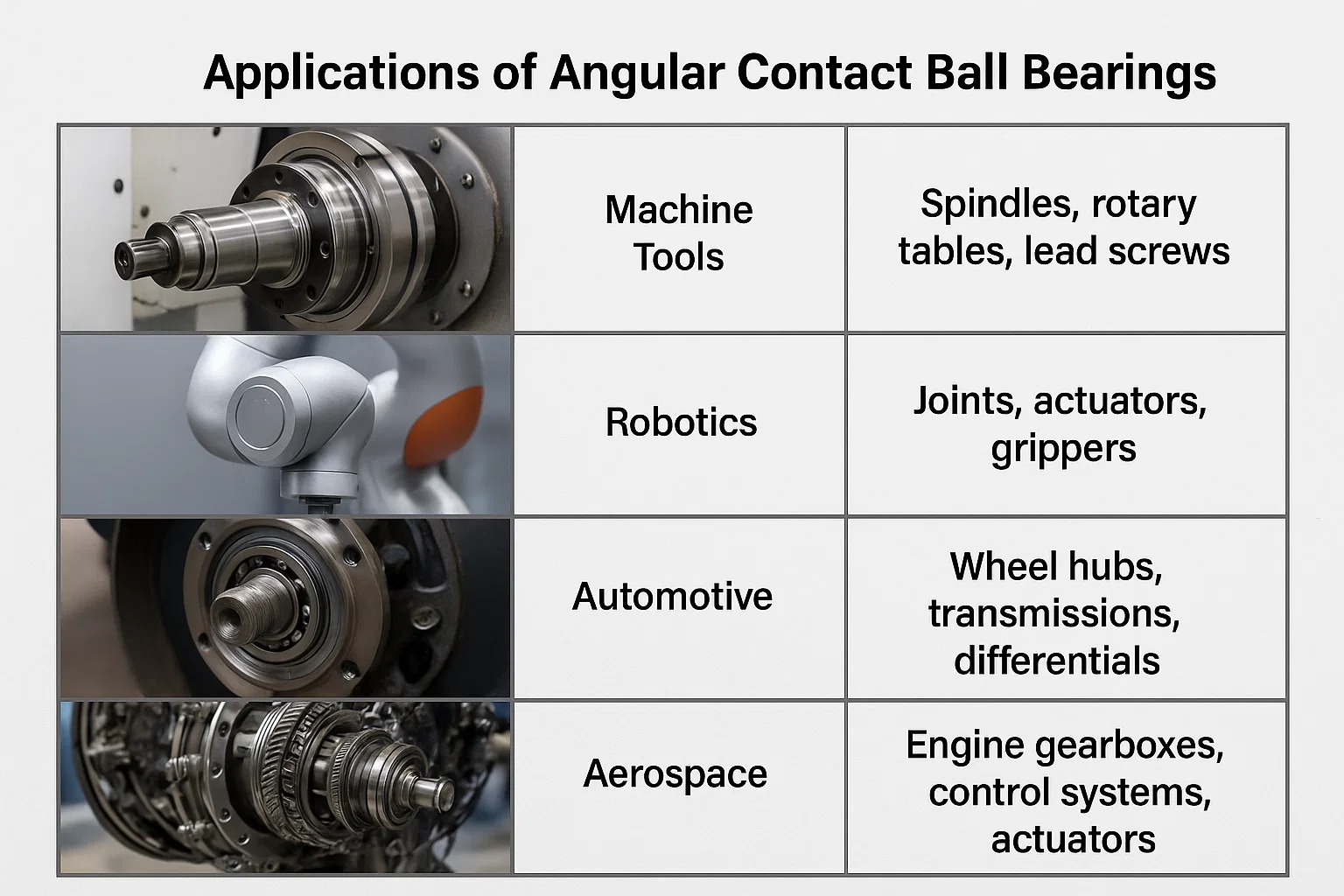

Voici un tableau récapitulatif des applications:

Industrie	Zones d'application primaires	Avantages clés fournis par les roulements
Machines-outils	Broches, tables rotatives, vis de plomb	Haute précision, rigidité élevée, faible rond, finition de surface supérieure sur les pièces
Robotique	Articulations, actionneurs, pinces	Mouvement précis, répétabilité élevée, conception compacte, support de charge combiné
Automobile	Poyeuses de roue, transmissions, écarts	Haute fiabilité, capacité de charge radiale et axiale combinée, durée de vie longue durée
Aerospace	Boîtes de vitesses de moteur, systèmes de contrôle, actionneurs	Capacité à grande vitesse, tolérance à la température extrême, fiabilité critique

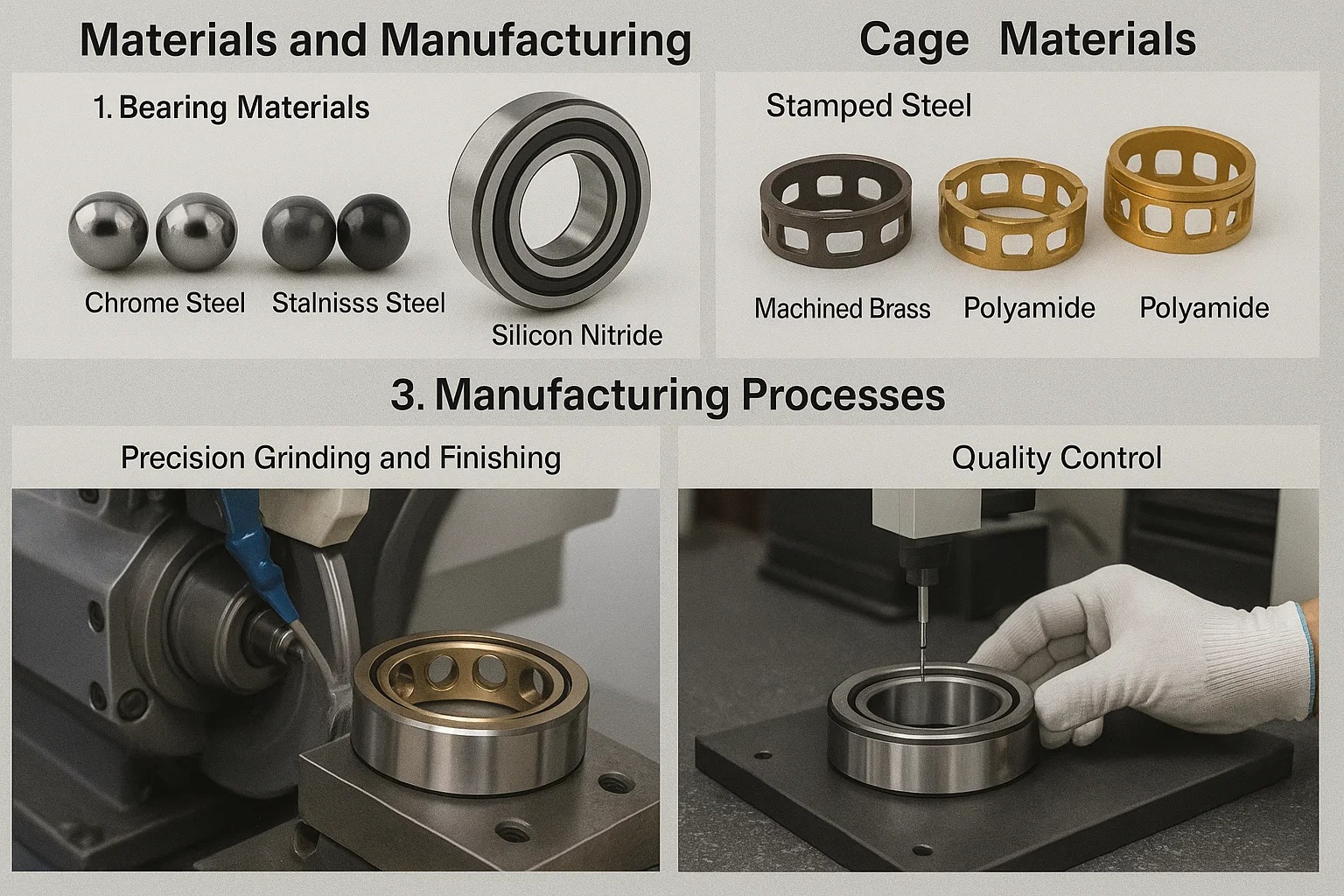

V. Matériaux et fabrication

Les performances, la durabilité et la durée de vie des roulements à billes de contact angulaire sont profondément influencées par les matériaux à partir desquels ils sont fabriqués et la précision avec laquelle ils sont fabriqués. Ces facteurs dictent la capacité du roulement à résister aux charges, aux vitesses et aux conditions environnementales.

1. Matériaux de roulements

Le choix du matériau pour les anneaux et les balles de roulement est essentiel pour déterminer sa résistance, sa résistance à l'usure et sa durée de vie de la fatigue.

Types d'acier (par exemple, en acier chromé, acier inoxydable):
- Chrome Steel (AISI 52100 / 100CR6): Il s'agit du matériau le plus courant et le plus largement utilisé pour porter des anneaux et des balles dans des applications industrielles standard. C'est un acier de chrome à haute teneur en carbone connu pour son Excellente dureté, résistance à l'usure supérieure et vie de fatigue élevée . Ses performances cohérentes et sa rentabilité en font un choix incontournable pour une grande majorité des applications de roulement.
- Acier inoxydable (par exemple, AISI 440c):: Utilisé principalement dans des applications où résistance à la corrosion est primordial, par exemple dans l'industrie de la transformation des aliments, les équipements médicaux, les environnements marins ou dans des milieux exposés à des produits chimiques difficiles. Tout en offrant une bonne résistance à la rouille et à la coloration, sa capacité de charge et sa durée de vie de fatigue sont généralement inférieures à celles de l'acier chromé dans des conditions similaires.
Options en céramique:
- Nitrure de silicium (Si3N4) Boules en céramique: Ceux-ci sont de plus en plus spécifiés pour les roulements à billes de contact angulaires hautes performances, en particulier dans applications à grande vitesse . Les balles en céramique offrent plusieurs avantages importants par rapport à l'acier:
  - Poids plus léger: Ils sont significativement plus légers que les boules d'acier, ce qui réduit considérablement les forces centrifuges à grande vitesse. Cela mène à Moins de friction, génération de chaleur inférieure et un plus long efficace graisser la vie .
  - Raideur et dureté plus élevées: Les boules de céramique sont beaucoup plus rigides et plus dures que l'acier, contribuant à une rigidité accrue du roulement et à une résistance à l'usure accrue.
  - Non magnétique et isolant électriquement: Ils sont non magnétiques et peuvent agir comme un isolant électrique, ce qui les rend idéaux pour les applications où les courants électriques parasites pourraient endommager le roulement.
  - Les roulements avec des boules en céramique sont souvent appelés "roulements hybrides" Parce qu'ils combinent des éléments roulants en céramique avec des anneaux en acier.

2. Matériaux de cage

Le cage (ou retenue) est un composant crucial qui maintient les éléments roulants (balles) séparés et également espacés autour des voies de course. Son matériau a un impact sur la capacité de vitesse du roulement, les niveaux de bruit, l'efficacité de la lubrification et la durée de vie globale.

Cages en acier:
- Cages en acier estampillé: Ceux-ci sont courants pour les roulements à usage général. Ils sont robuste, durable et adapté aux vitesses et aux températures modérées. Leur rentabilité en fait un choix populaire pour un large éventail d'applications.
- Cages en acier usinées: Offrez une résistance plus élevée et sont utilisées dans des applications plus exigeantes, en particulier lorsque des charges ou des vibrations élevées sont présentes.
Cages en laiton:
- Cages en laiton usinés: Ceux-ci sont souvent préférés pour Vitesses et températures plus élevées En raison de leur excellente force, de leur lubricité supérieure (qui réduit le frottement) et de leur capacité à résister aux vibrations. Ils sont également moins sensibles aux dommages causés par certains types de contamination.
Cages polymères (par exemple, polyamide, aperçu)::
- Ces cages légères sont excellents pour Applications à très grande vitesse En raison de leur faible frottement, de leur bruit réduit et de leur capacité à fonctionner avec une lubrification minimale. Cependant, ils ont des limitations de température spécifiques et peuvent ne pas convenir à des environnements extrêmement à température à haute température. Jeter un coup d'œil (Polyether Ether Ketone) offre une résistance à la température plus élevée que le polyamide standard.

Voici une ventilation des matériaux de cage communs:

Type de matériau de cage	Caractéristiques	Applications typiques
Acier estampé	Robuste, rentable, bon pour les applications générales, les vitesses et les températures modérées.	Machines industrielles générales, automobile.
Laiton usiné	Haute résistance, bonne lubricité, résistance aux vibrations, adapté aux vitesses et températures plus élevées.	Tépouses de machines-outils, pompes, équipement industriel haute performance.
Polyamide (nylon)	Fonctionnement léger et faible, fonctionnement plus silencieux, bon pour les vitesses très élevées, les limites de température plus basses.	Moteurs électriques, petites machines, applications à grande vitesse où la chaleur est gérée.
PEEK	Léger, excellent pour les vitesses très élevées et les températures plus élevées que le polyamide, la résistance chimique.	Aérospatiale, machines spécialisées à grande vitesse, équipement médical, utilisations industrielles exigeantes.

3. Processus de fabrication

La précision et la qualité globale des roulements à billes de contact angulaire sont le résultat direct de processus de fabrication très avancés et méticuleusement contrôlés.

Broyage et finition de précision: Les deux roues (les rainures dans les anneaux intérieurs et extérieurs) et les balles subissent plusieurs étapes de broyage de précision et superfinations . Ce processus en plusieurs étapes assure des surfaces extrêmement lisses, des tolérances dimensionnelles exceptionnellement étroites et une précision géométrique optimale. Ces facteurs sont essentiels pour atteindre une haute précision, minimiser la friction et la génération de chaleur, réduire le bruit et les vibrations et, finalement, prolonger la durée de vie du roulement. Toutes les imperfections à ce stade peuvent entraîner une défaillance prématurée.
Contrôle de qualité: Tout au long du processus de fabrication, de l'inspection des matières premières au produit final, Contrôles de contrôle de la qualité rigoureux sont implémentés. Cela comprend:
- Inspection dimensionnelle: Assurer des mesures précises de tous les composants.
- Analyse de la finition de surface: Vérification de la douceur des voies de course et des balles.
- Test de dureté: Confirmant la résistance du matériau à la déformation et à l'usure.
- Test de bruit et de vibration: Les roulements sont souvent testés pour des niveaux de bruit ou des modèles de vibration inacceptables qui pourraient indiquer des défauts internes.
- Chaque roulement est méticuleusement inspecté et subit souvent une vérification finale des performances pour s'assurer qu'elle répond aux normes de performance strictes et aux exigences de fiabilité avant qu'elle ne quitte l'usine.

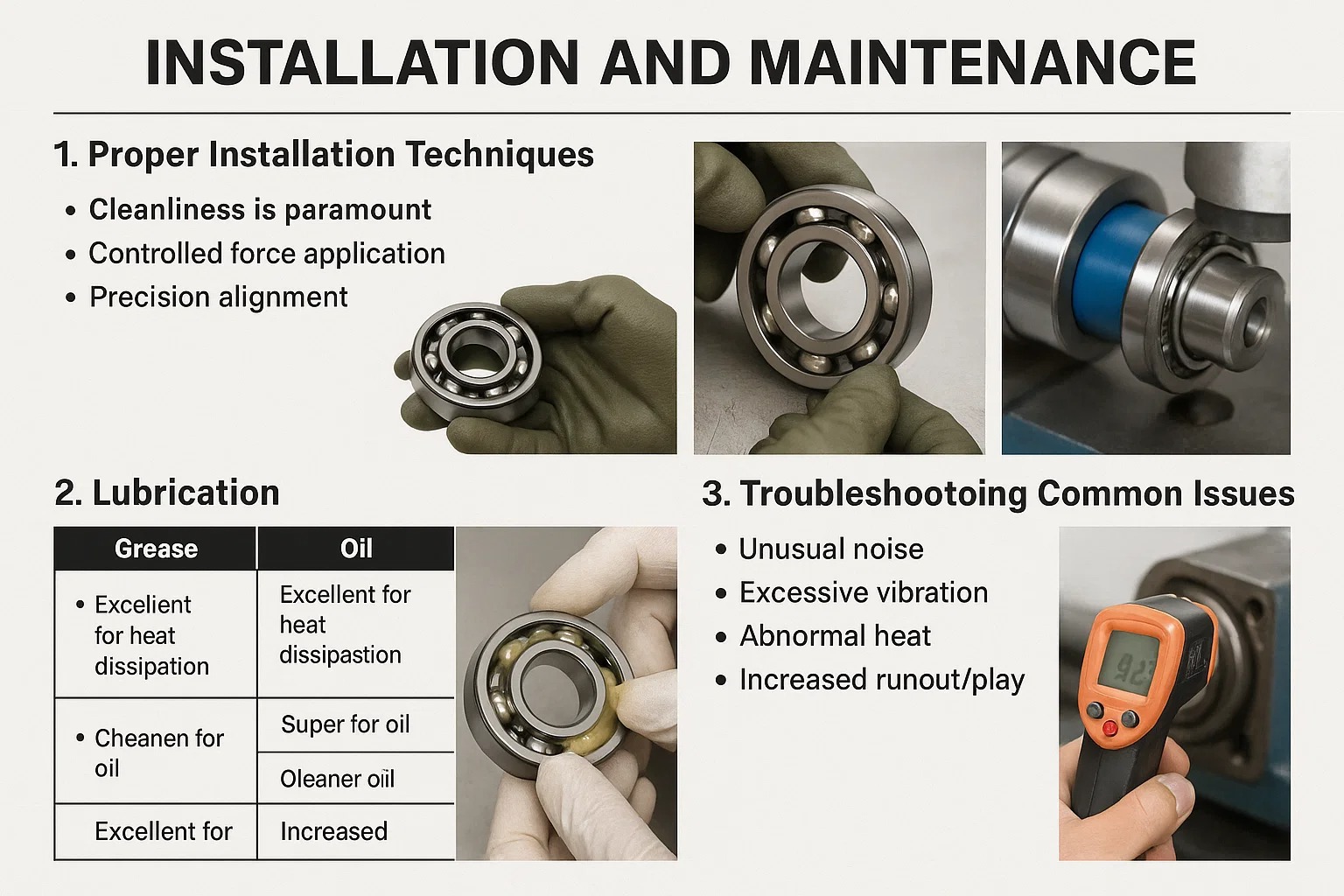

Vi. Installation et maintenance

Une bonne installation et une maintenance continue sont absolument cruciales pour maximiser la durée de vie, la fiabilité et les performances des roulements à billes de contact angulaire. Même le roulement de la plus haute qualité peut échouer prématurément s'il n'est pas manipulé, installé ou maintenu correctement.

1. Techniques d'installation appropriées

Une installation incorrecte est, malheureusement, l'une des principales causes de défaillance prématurée de roulement. Prendre le temps de suivre les meilleures pratiques peut empêcher des temps d'arrêt importants et des réparations coûteuses.

Manipulation et montage:
- La propreté est primordiale: Gérer toujours les roulements dans un environnement méticuleusement propre. Même de minuscules particules de poussière, de saleté ou de copeaux métalliques peuvent agir comme des abrasifs, causant des dommages importants aux surfaces de précision des rouages et des balles, entraînant une usure et une défaillance prématurées.
- Application de force contrôlée: N'appliquez jamais de force directement sur l'anneau extérieur lorsque vous essayez de monter un roulement sur un arbre. À l'inverse, n'appliquez pas de force sur l'anneau intérieur lorsque vous montez le roulement dans un boîtier. L'utilisation de la mauvaise bague pour appliquer la force peut briller (bosser) les voies de course ou déformer les composants de roulement. Au lieu de cela, utilisez approprié outils de montage tels que les radiateurs de roulement (pour l'expansion thermique), les presses hydrauliques ou les manchons d'impact spécialisés qui garantissent que la force est appliquée uniformément et directement à l'anneau de roulement correct (celui étant ajusté sous pression).
- Alignement de précision: Assurez-vous que le roulement est parfaitement aligné pendant le processus de montage. Le désalignement, même léger, peut entraîner une répartition inégale de charge à travers les éléments roulants, générer une chaleur excessive, augmenter la friction et provoquer une usure localisée prématurée qui raccourcit considérablement la durée de vie.
Éviter les dommages: Évitez toute force d'impact de martèlement ou excessive pendant l'installation. De telles actions peuvent facilement déformer les anneaux de roulement, les voies de course ou les balles, conduisant à la bringne (indentations permanentes), aux fissures ou à d'autres formes de dommages qui compromettent l'intégrité du roulement et raccourcissent considérablement sa durée de vie. Prioriser toujours la force contrôlée, même.

2. Lubrification

La lubrification est l'élément vital d'un roulement. Il est essentiel de réduire les frictions entre les éléments roulants et les voies de course, la prévention de l'usure, la dissipation de la chaleur générée pendant le fonctionnement et la protection contre la corrosion.

Graisse vs lubrification à l'huile: Le choix entre la graisse et l'huile dépend fortement des conditions de fonctionnement spécifiques et des exigences d'application.

Type de lubrifiant	Caractéristiques	Applications idéales	Considérations
Graisse	• Simplistic application<br>• Clean operation<br>• Stays in place well	• Most common type for a wide range of speeds and temperatures<br>• Sealed bearings	• Limited heat dissipation<br>• Re-lubrification intervals are crucial
Huile	• Excellent for heat dissipation<br>• Superior at very high speeds<br>• Cleaner operation for high precision	• Very high-speed applications<br>• High-temperature environments<br>• Precision spindles	• Nécessite des systèmes d'étanchéité et de livraison plus complexes (par exemple, aérien, circulation)

Intervalles de lubrification: La fréquence de ré-lubrification (pour la graisse) ou la variation d'huile / réapprovisionnement dépend de nombreux facteurs, notamment la vitesse de fonctionnement du roulement, la température, la charge appliquée et le type spécifique de lubrifiant utilisé. Suivez toujours les recommandations du fabricant de roulements comme guide principal. Il est également essentiel de se rappeler que La sur-lubrification peut être aussi préjudiciable que sous-lubrification , conduisant potentiellement à une génération de chaleur excessive en raison du barattage, de l'augmentation de la friction et même des dommages de scellage.

3. Dépannage des problèmes communs

L'identification des signes de défaillance précoce précoce peut faire la différence entre une réparation simple et une rupture de l'équipement catastrophique, des coûts importants et des temps d'arrêt.

Identification de la défaillance du port: Les indicateurs courants qui suggèrent un problème de roulement comprennent:
- Bruit inhabituel: Le broyage, les gémissements, les cris de cris ou les sons de cliquetis ou de clic indiquent souvent des problèmes de lubrification, de la contamination, de l'usure ou des dommages aux voies de course ou aux éléments roulants.
- Vibration excessive: Une augmentation des niveaux de vibration, détectée par un équipement d'inspection sensorielle ou d'analyse des vibrations, est une forte indication des dommages causés, du désalignement ou du déséquilibre.
- Chaleur anormale: Une génération de chaleur excessive à partir du boîtier de roulement suggère généralement une frottement interne élevé, souvent en raison d'une lubrification insuffisante, d'une précharge incorrecte (trop serrée) ou de dommages internes.
- Augmentation du randonnée / jeu: Le jeu radial ou axial notable (mouvement) qui n'était pas présent auparavant indique une usure interne, une perte de précharge ou de graves dommages aux composants du roulement.
Entretien préventif: Un programme de maintenance préventif robuste est la clé pour prolonger considérablement la durée de vie du roulement et empêcher les temps d'arrêt inattendus. Les composants clés comprennent:
- Inspections régulières: Visual vérifie les signes de dégâts, de fuites ou d'accumulation de saleté excessive.
- Analyse des vibrations: Utilisation d'outils spécialisés pour surveiller les tendances de la santé des roulements et détecter les premiers signes de détérioration.
- Surveillance de la température: Vérifiez régulièrement les températures de logement de palier pour identifier les problèmes de surchauffe potentiels.
- Re-lubrification prévue: Adhérer strictement aux calendriers de lubrification recommandés par les fabricants et en utilisant le type et la quantité de lubrifiant corrects.

Vii. Sélection du roulement à billes de contact droit droit

Choisir le bon roulement à billes de contact angulaire est une décision critique qui a un impact direct sur les performances, la longévité et la rentabilité de votre machine. Une évaluation minutieuse de plusieurs facteurs clés est essentielle pour vous assurer de sélectionner le roulement qui correspond parfaitement aux demandes de votre application.

1. Facteurs à considérer

La sélection du roulement à billes de contact angulaire idéal implique une évaluation systématique des conditions de fonctionnement et des exigences de performance. Surplombant l'un de ces facteurs pourrait entraîner une défaillance prématurée ou des performances sous-optimales.

Facteur	Description
Exigences de chargement	C'est primordial. Vous devez déterminer avec précision à la fois le Magnitude et direction des charges radiales and Charges axiales . La charge axiale est-elle unidirectionnelle ou bidirectionnelle? Y a-t-il des charges de choc ou des vibrations importantes? La combinaison de charge spécifique influencera directement l'angle de contact requis et si un seul roulement ou un arrangement duplex (par exemple, DF, DB, DT) est nécessaire.
Vitesse et conditions de fonctionnement	Évaluer le vitesse de fonctionnement maximale Et le souhaité Facteur de vitesse (NDM) . Les vitesses élevées nécessitent souvent des angles de contact plus petits, des matériaux de cage spécialisés (comme un aperçu ou un polyamide) et des méthodes de lubrification spécifiques (par exemple, lubrification à air huile). Surtout, considérez le plage de température de fonctionnement et le environnement ambiant (par exemple, présence d'agents corrosifs, de poussière, d'humidité ou de températures extrêmes).
Besoins de précision	Déterminer les obligatoires précision de course and rigidité (rigidité) de votre système. Des applications telles que les broches de machine-outil exigent une précision extrêmement élevée, nécessitant souvent des roulements de classes de précision plus élevées (par exemple, P4, P2), des ensembles appariés et une précharge soigneusement contrôlée pour minimiser le ruissellement et la déviation.
Rigidité	Quelle est la déviation que l'application peut tolérer sous charge? Si une rigidité élevée et un mouvement minimal de l'arbre sont essentiels, alors arrangements duplex (en particulier la configuration consécutive ou DB) sera nécessaire pour fournir un support robuste contre les moments de flexion et les décalages axiaux.
Contraintes d'espace	L'espace axial et radial disponible dans le boîtier et sur l'arbre dictera les dimensions de roulement autorisées (alésage, diamètre extérieur, largeur). Cela peut influencer si une ligne unique compacte, une double rangée ou un roulement de contact à quatre points est le choix le plus approprié.
Vie attendue	Calculez la durée de vie de roulement souhaitée, généralement exprimée en heures ou en millions de révolutions. Ce calcul, basé sur la cote de charge dynamique ( C ), cote de charge statique ( C 0 ) et une charge dynamique équivalente ( P ), guidera la sélection de la taille et du type de roulement appropriés pour atteindre les objectifs de fiabilité.
Type de lubrification	En fonction des intervalles de vitesse, de température et de maintenance, décident si lubrification de graisse or lubrification à l'huile est plus approprié. Les vitesses élevées exigent souvent de l'huile pour une meilleure dissipation thermique, tandis que la graisse offre une application et un confinement plus simples pour de nombreuses utilisations standard.
Coût	Équilibrez les spécifications de performance requises avec des contraintes budgétaires. Des classes de précision plus élevées, des matériaux spécialisés (comme la céramique) et des arrangements de duplex complexes ont généralement un coût plus élevé. Une sélection optimale équilibre les performances avec la viabilité économique.

2. Système de numérotation des roulements

Comprendre le système de numérotation ou de désignation du fabricant est absolument essentiel pour une identification, un remplacement et une sélection précis. C'est la "langue" utilisée pour décrire les caractéristiques spécifiques d'un roulement.

Comprendre les désignations de roulement: Chaque type de roulement et variant se voient attribuer un désignation (numéro de pièce) par le fabricant. Ce code alphanumérique n'est pas arbitraire; Il code des informations vitales sur le roulement. En règle générale, il comprend des détails sur:
- Dimensions de base: Comme le diamètre d'alésage, le diamètre extérieur et la largeur.
- Série de roulements: Indiquant la série de dimensions et parfois la capacité de charge par rapport à son alésage.
- Conception interne: Spécification de l'angle de contact (par exemple, A, C, E), du matériau de cage (par exemple, M, T, F), et un dégagement interne ou une précharge.
- Classe de précision: Indiquant la précision de fabrication (par exemple, P6, P5, P4, P2, P2 étant la plus haute précision).
- Caractéristiques spéciales: Tels que les phoques, les boucliers ou la lubrification spécifique.
Interprétation des catalogues du fabricant: Les fabricants de roulements fournissent des catalogues complets, à la fois imprimés et en ligne, qui servent de ressources inestimables. Ces catalogues détaillent leurs systèmes de numérotation spécifiques et fournissent des spécifications techniques étendues pour chaque désignation de roulement. Vous trouverez des informations sur:
- Évaluation de charge dynamique ( C ): La charge radiale constante qu'un roulement peut supporter pour une durée de vie spécifiée (généralement 1 million de révolutions)
- Évaluation de charge statique ( C 0 ): La charge radiale statique qui correspond à une déformation permanente totale de l'élément roulant et du chemin de race au point de contact le plus fortement stressé.
- Vitesses limites: Vitesses de fonctionnement maximales autorisées avec différentes méthodes de lubrification.
- Dimensions: Mesures exactes de l'alésage, du diamètre extérieur et de la largeur.
- Conditions de fonctionnement recommandées: Lignes directrices pour une demande appropriée. La familiarité avec ces catalogues est essentielle pour prendre des décisions de sélection éclairées et précises, garantissant que le roulement choisi se produira comme prévu dans l'application prévue.

Conclusion

Ce guide complet a exploré le monde complexe de Roulements à billes de contact angulaire , en lumière sur leur conception unique, leurs applications diverses et leurs avantages importants. Nous avons plongé dans ce qui définit ces roulements, pourquoi ils sont souvent le choix préféré aux autres types, et comment leur mécanique interne leur permette de gérer efficacement des combinaisons de charge complexes.

1. Récapitulatif des points clés

Tout au long de ce guide, nous avons couvert les aspects fondamentaux qui rendent les roulements à billes de contact angulaire indispensables dans les machines modernes:

Comprendre la conception: Nous avons défini les roulements à billes de contact angulaire par leur capacité à gérer simultanément les charges radiales et axiales, entraînées par leur critique angle de contact . Nous avons exploré différentes configurations, notamment Roulements de contact à une seule rangée, double rang et à quatre points , ainsi que le rôle crucial de arrangements duplex (DF, DB, DT) pour une rigidité et une capacité de charge améliorées.
Caractéristiques clés et avantages: Nous avons mis en évidence leurs capacités exceptionnelles en capacité de charge élevée , gérer efficacement les combinaisons de charge complexes. Leur conception inhérente permet Performance à grande vitesse et contribue à une remarquable précision et rigidité , Minimiser le ruissellement et la déviation dans les applications critiques.
Applications diverses: Nous avons vu comment ces roulements sont vitaux dans de nombreuses industries, de la précision requise dans machines-outils and robotique aux environnements exigeants de automobile and aérospatial composants.
Excellence des matériaux et fabrication: Nous avons examiné l'importance de la sélection des matériaux, notamment acier chromé et acier inoxydable et les avantages de Options en céramique pour des performances améliorées. Nous avons également abordé l'impact de divers cage Et le rigoureux Processus de fabrication de précision qui garantissent la qualité et la fiabilité.
Meilleures pratiques d'installation et de maintenance: Enfin, nous avons souligné que même les meilleurs roulements nécessitent techniques d'installation appropriées et diligent lubrication pour atteindre leur durée de vie prévue, et nous avons fourni des informations sur Dépannage des problèmes communs pour éviter une défaillance prématurée.

2. L'avenir des roulements à billes de contact angulaire

Le voyage des roulements à billes de contact angulaire est loin d'être terminé. Alors que la technologie poursuit sa marche implacable, nous prévoyons plusieurs développements clés qui amélioreront encore leurs capacités et élargiront leurs applications:

Matériaux avancés: Attendez-vous à une innovation continue en science des matériaux, conduisant au développement d'aciers et de composites encore plus légers, plus forts et plus résistants à la température. Les roulements hybrides avec des composants en céramique améliorés deviendront plus courants, poussant les limites de la vitesse et de l'efficacité tout en réduisant la friction et la chaleur.
Précision et performance améliorées: La précision de fabrication atteindra sans aucun doute de nouvelles hauteurs, permettant des roulements avec des tolérances encore plus strictes et des finitions de surface améliorées. Cela permettra des vitesses de rotation plus élevées, des densités de charge plus élevées dans des conceptions plus compactes et une durée de vie opérationnelle prolongée.
Technologie de roulement intelligent: L'intégration des caractéristiques «intelligentes», telles que des capteurs intégrés pour une surveillance en temps réel de la température, des vibrations et de l'état de lubrification, deviendra de plus en plus répandue. Ce saut technologique permettra très précis maintenance prédictive , permettant aux opérateurs d'anticiper et de résoudre les problèmes potentiels avant de mener à des échecs coûteux, optimisant ainsi la disponibilité et prolongeant la durée de vie des roulements et des machines qu'ils soutiennent.

Alors que les industries continuent de repousser les limites de la vitesse, de la précision et de l'efficacité, les roulements à billes de contact angulaires resteront une technologie célèbre, évoluant constamment pour relever la prochaine génération de défis d'ingénierie.

Menu Web

Recherche de produit

Langue

Quitter le menu
