Le guide ultime des roulements de chariot élévateur: types, entretien et remplacement

I. Introduction aux roulements de chariot élévateur

1. Quels sont les roulements de chariot élévateur?

Les roulements sont des composants mécaniques fondamentaux qui facilitent le mouvement en réduisant la friction entre les pièces mobiles. Dans un chariot élévateur, ces composants critiques permettent un fonctionnement lisse et efficace de divers systèmes, à partir des roues qui déplacent le véhicule vers le mât qui soulève des charges lourdes. Essentiellement, un roulement suppoute une charge àut en permettant un mouvement relatif entre deux parties, garantissant que le chariot élévateur peut remplir ses fonctions en toute sécurité et efficacement. Ils sont généralement fabriqués à partir d'acier durci ou d'autres alliages durables et sont conçus pour résister aux fouces radiales et axiales importantes.

2. Importance des roulements dans le fonctionnement du chariot élévateur

Les chariots élévateurs fonctionnent dans des environnements exigeants, transportant souvent des charges lourdes et effectuant des tâches de levage et de déplacement répétitives. Cette contrainte constante rend l'intégrité de leurs roulements primordiaux. Les roulements fonctionnels sont cruciaux pour:

• Sécurité: Les roulements usés ou endommagés peuvent entraîner des charges instables, une direction erratique ou même une défaillance des composants, posant des risques de sécurité graves aux opérateurs et au personnel environnant.
• Efficacité: Les roulements en douceur minimisent la friction, ce qui réduit à son tour la consommation d'énergie et permet au chariot élévateur de fonctionner plus efficacement, prolongeant la durée de vie de la batterie dans les modèles électriques et l'économie de carburant dans les modèles de combustion interne.
• Performance: Les roulements ont un impact direct sur la précision et la réactivité des mouvements du chariot élévateur, y compris la direction, le levage et la conduite. Les performances de roulement optimales garantissent que le chariot élévateur peut manœuvrer et gérer les charges avec précision.
• Longévité des composants: En réduisant l'usure sur les pièces adjacentes, les roulements sains prolongent la durée de vie d'autres composants de chariot élévateur critiques, tels que les essieux, les roues et les canaux de mât, réduisant ainsi les coûts de maintenance globaux et les temps d'arrêt.

3. Bref aperçu des différents types de roulements utilisés dans les chariots élévateurs

Les chariots élévateurs utilisent une variété de types de roulements, chacun conçu pour des fonctions spécifiques et pour gérer différents types de charges et de forces. Voici un bref aperçu:

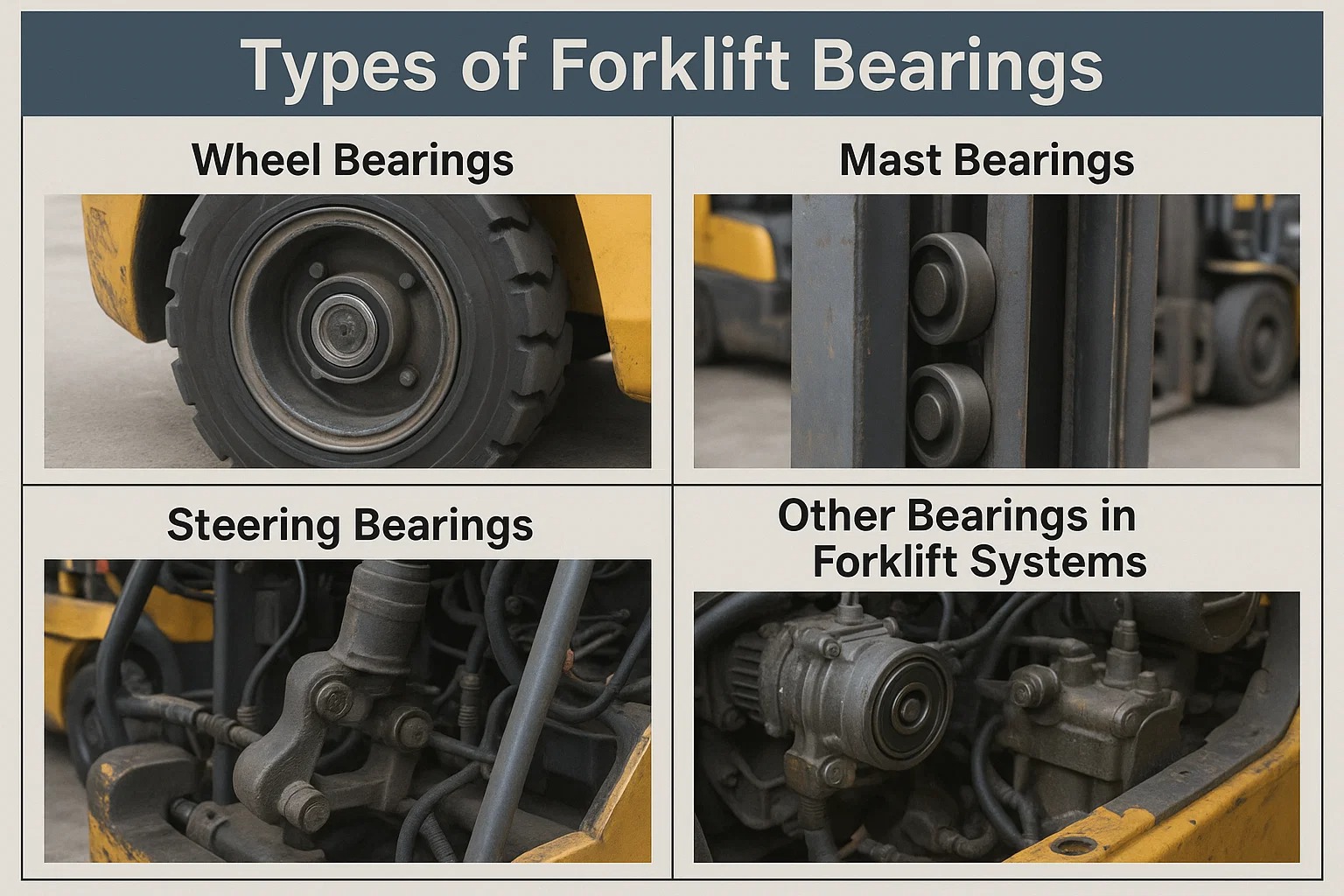

Ii Types de roulements élévateurs

Les chariots élévateurs reposent sur un éventail spécialisé de roulements, chacun conçu pour gérer les contraintes et les exigences uniques de son emplacement. La compréhension de ces différents types est essentielle pour une maintenance et un remplacement appropriés.

1. Roulements de roue

Fonction et emplacement: Les roulements de roues sont absolument essentiels pour la mobilité d'un chariot élévateur. Situés à l'intérieur des moyeux de roue sur les essieux d'entraînement et de rafale, ils permettent aux roues de tourner en douceur avec un minimum de frottement. Ils soutiennent tout le poids du chariot élévateur et de sa charge, absorbant des forces radiales et axiales significatives lorsque le véhicule se déplace, tourne et freine.

Problèmes et symptômes courants de l'échec: En raison des charges lourdes et de la rotation constante, les roulements de roue sont sujets à l'usure. Les problèmes courants comprennent:

• Broyage ou fredonnage des bruits: Augmente souvent avec la vitesse ou lors du tour. Il s'agit d'un signe révélateur de contact métal sur métal en raison du manque de lubrification ou d'usure.
• Jeu excessif ou relâchement dans la roue: Si vous pouvez secouer la roue de manière significative lorsque le chariot élévateur est accéléré, les roulements sont probablement portés.
• Vibration: Ressenti à travers le volant ou l'ensemble du châssis, en particulier à des vitesses plus élevées.
• Tirant d'un côté: Un roulement de roue défaillant peut entraîner une dérive du chariot élévateur, similaire à un problème d'alignement.
• Chaleur: La zone du moyeu peut être excessivement chaud au toucher en raison de l'augmentation de la friction.
• Usure inégale des pneus: Bien que de nombreux facteurs entraînent cela, un roulement de roue défaillant peut contribuer à des motifs d'usure irréguliers.

2. Roulements de mâts

Fonction et emplacement: Les roulements de mâts sont peut-être les plus critiques pour la fonction principale d'un chariot élévateur: les charges de levage et de baisse. Ces roulements sont situés dans le canaux de mastomètre , guidant les sections de mât intérieur et la voiture de haut en bas. Ils supportent l'énorme poids de la charge, garantissant un mouvement vertical lisse et contrôlé sans liaison ni frottement excessif. Ils gèrent également des charges de poussée significatives (axiales) lors du levage, ainsi que des charges radiales des composants du mât eux-mêmes.

Types de roulements de mâts: Les types spécifiques de roulements de mâts utilisés dépendent de la conception et de la capacité de levage du chariot élévateur.

• Roulements de poussée: Ceux-ci sont spécialement conçus pour gérer Charges axiales , Signification des forces appliquées le long de l'axe de rotation. Dans un mât de chariot élévateur, ils empêchent les composants du mât de se lier sous le poids vertical de la charge. Ils se trouvent souvent à des points de pivot ou où une grete force verticale doit être transférée en douceur.
• Roulements (par exemple, rouleaux de guidage): De nombreux systèmes de mâts utilisent divers types de roulements à rouleaux, souvent appelés rouleaux de guidage or rouleaux de mât . Ce sont généralement des roulements à rouleaux cylindriques ou effilés conçus pour gérer à la fois les charges radiales et axiales. Ils garantissent que les sections de mât intérieur glissent en douceur dans les sections extérieures, empêchant le jeu latéral et maintenue la stabilité pendant les opérations de levage. Leur conception robuste leur permet de résister aux forces élevées associées à la levée d'objets lourds.

3. Roulements de direction

Fonction et importance: Les roulements de direction sont cruciaux pour la maniabilité et le contrôle du chariot élévateur. Ils se trouvent dans diverses parties du système de direction, notamment:

• Points de pivot d'essieu de direction: Permettre à l'essieu de la direction pivoter et absorber les chocs.
• Kickles de direction: Permettre aux roues de tourner à gauche et à droite.
• Colonne de direction: Assurer une rotation en douceur du volant.

Ces roulements permettent une direction précise et sans effort, ce qui est vital pour naviguer dans les espaces restreints et positionner avec précision les charges. Les roulements de direction usés peuvent conduire à une direction lâche, insensible ou rigide, compromettant considérablement la sécurité et la productivité.

4. Autres roulements dans les systèmes de chariot élévateur

Au-delà des catégories principales, les chariots élévateurs intègrent divers autres roulements dans différents sous-systèmes pour assurer un fonctionnement en douceur global:

• Roulements de transmission: Trouvés dans le système de transmission, ces roulements prennent en charge les arbres et les engrenages, permettant un transfert d'alimentation efficace du moteur vers les roues. Ils doivent résister à des vitesses élevées et à des charges variables.
• Roulements du moteur (interne): Bien que n'étant généralement pas un élément remplaçable sur le terrain pour la maintenance générale, les roulements de moteur internes (comme le vilebrequin et les roulements d'arbre à cames) sont cruciaux pour le fonctionnement du moteur, réduisant la friction entre les pièces mobiles.
• Roulements de pompe hydraulique: Ces roulements soutiennent les composants rotatifs dans la pompe hydraulique, qui est responsable de la génération de la presseion nécessaire pour le levage et l'inclinaison.
• Roulements générateurs / alternateurs: Soutenez l'armature rotative dans le système de charge.

Chacun de ces types de roulements, quel que soit leur emplacement spécifique, joue un rôle vital dans la fonctionnalité globale, l'efficacité et la sécurité du chariot élévateur. L'inspection et la maintenance régulières de tous les types de roulements sont primordiaux pour maintenir un chariot élévateur en douceur et prolonger sa durée de vie.

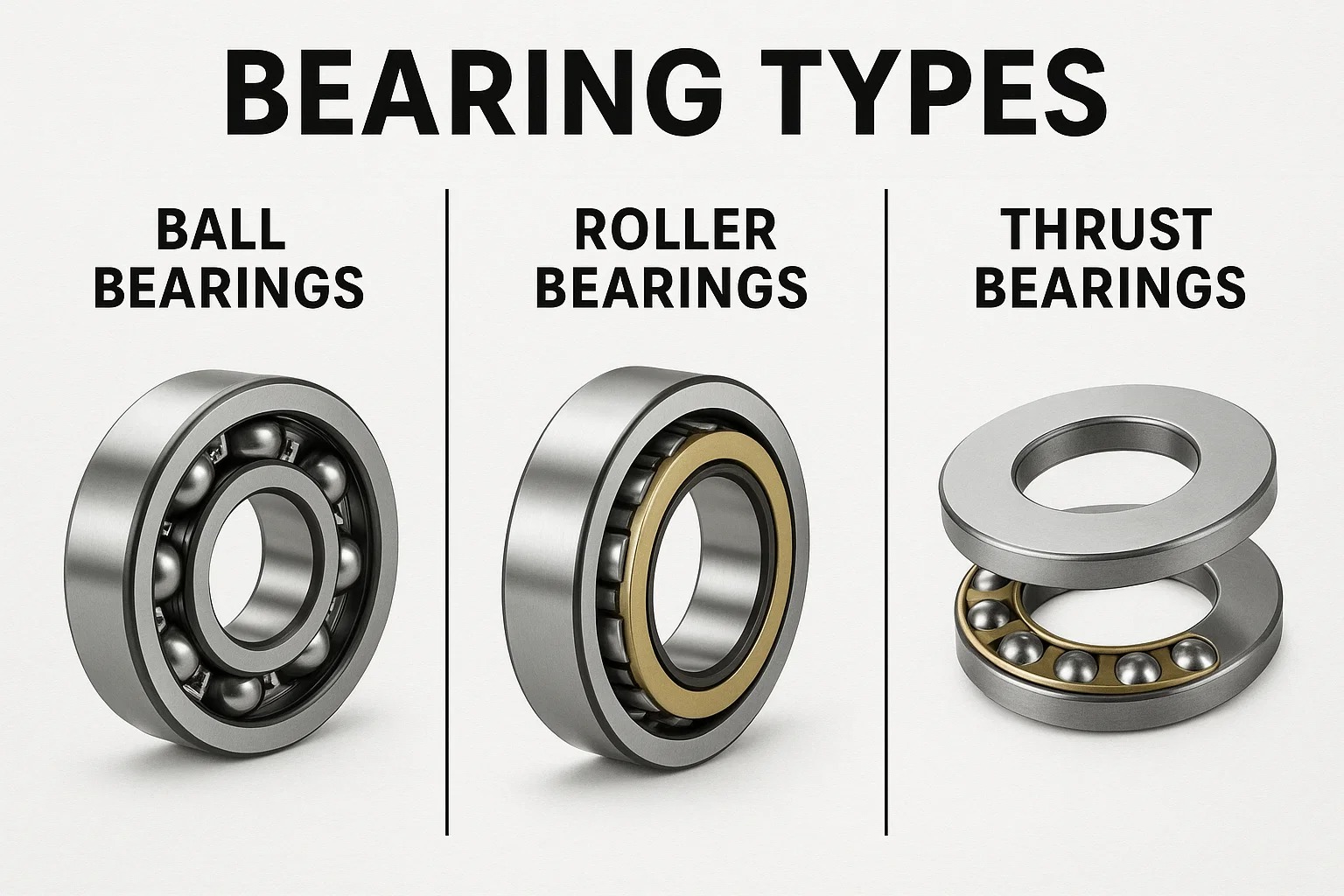

Iii. Comprendre les types de roulements

Bien que nous ayons abordé où différents roulements se trouvent dans un chariot élévateur, plongeons plus profondément dans les conceptions fondamentales des roulements eux-mêmes. Connaître les distinctions entre roulements à billes , roulements à rouleaux , et roulements de poussée est crucial pour comprendre pourquoi certains types sont utilisés dans des applications spécifiques et comment elles fonctionnent sous différentes charges.

1. Roulements à billes

Roulements à billes sont l'un des types de roulements les plus courants, caractérisés par leur utilisation de balles sphériques pour maintenir la séparation entre les races de roulements.

Avantages et inconvénients dans les applications de chariot élévateur:

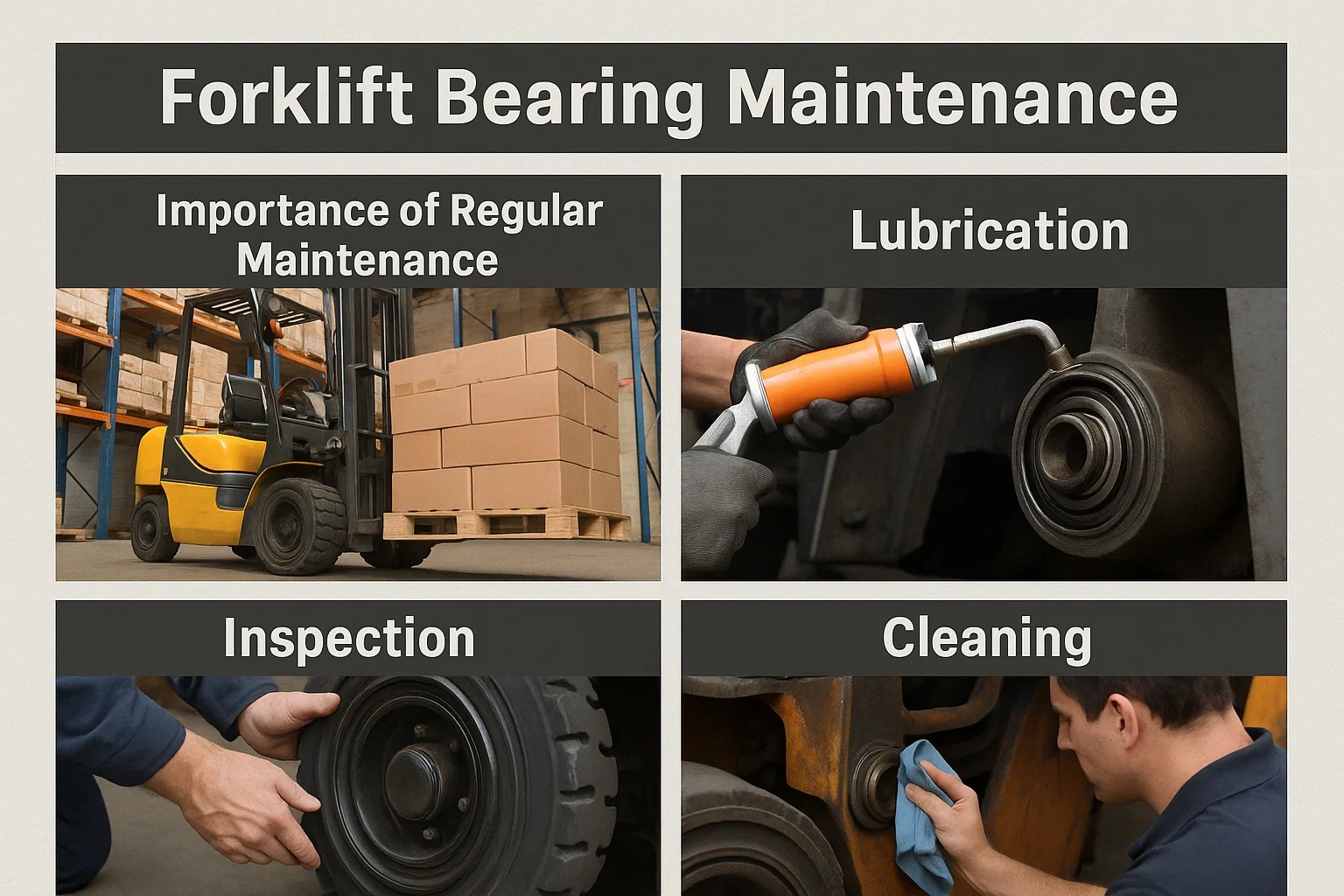

Iv. Entretien des roulements de chariot élévateur

L'entretien régulier et approfondi est l'épine dorsale de l'extension de la durée de vie de vos roulements de chariot élévateur, d'assurer des performances optimales et de prévenir les temps d'arrêt coûteux. Négliger l'entretien des roulements est une voie sûre à une défaillance prématurée et des conditions de fonctionnement potentiellement dangereuses.

1. Importance de l'entretien régulier

Considérez les roulements de chariots élévateurs comme les joints et les ligaments de la machine. Tout comme dans un corps humain, lorsque ces parties sont négligées, la douleur et l'immobilité suivent. Pour les chariots élévateurs, cela se traduit par:

• Sécurité accrue: Les roulements bien entretenus réduisent le risque d'échec catastrophique, ce qui pourrait entraîner une perte de charge, une perte de contrôle ou des blessures.
• Efficacité améliorée: Les roulements correctement lubrifiés et ajustés minimisent le frottement, réduisant la consommation d'énergie (carburant ou puissance de la batterie) et permettant au chariot élévateur de fonctionner plus en douceur et puissamment.
• Durée de vie des composants étendus: En empêchant une usure excessive sur les roulements eux-mêmes, vous protégez également les composants adjacents comme les essieux, les arbres et les canaux de mât des dommages prématurés, ce qui permet d'économiser des coûts de réparation importants.
• Time d'arrêt réduit: La maintenance proactive identifie les problèmes potentiels avant de devenir des problèmes majeurs, permettant des réparations programmées au lieu de pannes inattendues qui arrêtent les opérations.
• Performances optimisées: Les roulements en douceur contribuent à une direction précise, à un levage stable et à la réactivité globale, ce qui rend le travail de l'opérateur plus facile et plus productif.

2. Lubrification

La lubrification est sans doute l'aspect le plus critique de la maintenance des roulements. Il réduit la friction, dissipe la chaleur et protège contre la contamination et la corrosion.

Sélection du droit de droite

Choisir le bon lubrifiant est primordial. Toutes les graisses ne sont pas créées égales, et l'utilisation du mauvais type peut être pire que de l'utiliser du tout. Les facteurs à considérer comprennent:

• Type de roulement: Différents roulements (par exemple, balle, rouleau) ont des exigences de lubrification différentes.
• Température de fonctionnement: Les températures élevées nécessitent des lubrifiants avec une viscosité plus élevée et une stabilité thermique.
• Charge et vitesse: Les charges lourdes et les vitesses élevées exigent des lubrifiants avec une forte force de film pour empêcher le contact métal sur métal.
• Conditions environnementales: Des environnements poussiéreux, humides ou corrosifs peuvent nécessiter des lubrifiants spécialisés avec des propriétés d'étanchéité et anti-corrosion améliorées.
• Recommetations OEM: Reportez-vous toujours au manuel du fabricant de chariots élévateurs pour des types de lubrifiants et des spécifications spécifiques. C'est votre source la plus fiable.

Calendrier de lubrification

La cohérence est la clé. Suivez avec diligence le calendrier de lubrification recommeté par le fabricant. Ceci est généralement basé sur les heures de fonctionnement ou les intervalles de calendrier (par exemple, toutes les 250 heures, chaque semaine, mensuellement). Les chariots élévateurs à haute utilisation ou ceux qui fonctionnent dans des conditions difficiles peuvent nécessiter une lubrification plus fréquente.

Techniques de graissage

Les techniques de graissage appropriées empêchent la sur-lubrification, la sous-lubrification et la contamination:

• Propreté: Nettoyez toujours le raccord de graisse et la buse du pistolet de graisse avant d'appliquer de la graisse pour empêcher les contaminants d'entrer dans le roulement.
• Application lente: Appliquez de la graisse lentement pour lui permettre de remplir correctement le roulement et pour éviter une accumulation de pression excessive, ce qui peut endommager les joints.
• Observez la purge: Pour les roulements avec des soupapes de décharge ou des conceptions ouvertes, appliquez de la graisse jusqu'à ce qu'une petite quantité de graisse fraîche purge du roulement ou du sceau. Cela indique que l'ancienne graisse a été expulsée et le roulement est plein. Pour les roulements scellés à la durée de vie, n'essayez pas d'ajouter de la graisse, sauf si spécifiquement conçu pour la ré-lubrification.
• Évitez la trop gretement: Trop de graisse peut générer de la chaleur en raison du barattage, des scellés endommagés et attirer plus de contaminants.

3. Inspection

Les inspections visuelles et tactiles régulières peuvent assister à des problèmes de roulement potentiels avant de dégénérer.

Inspection visuelle pour l'usure et les dommages

• Recherchez des signes évidents de dommages: Fissures, copeaux, bosses sur le boîtier de roulement ou les joints.
• Vérifiez la fuite de graisse: Une fuite de graisse excessive des joints peut indiquer un joint endommagé ou une sur-lubrification, conduisant à une lubrification insuffisante à l'intérieur du roulement.
• Observer pour la rouille ou la corrosion: Cela suggère une entrée d'humidité, qui est très préjudiciable aux roulements.
• Inspecter les composants associés: Recherchez l'usure sur les arbres, les boîtiers ou les canaux de mât qui pourraient indiquer des problèmes de roulement sous-jacents.

Vérifier le jeu et le relâchement

• Roulements de roue: Jalonnez le chariot élévateur et saisissez la roue aux positions de 12 et 6 heures, puis à 3 et 9 heures. Essayez de secouer la roue. Tout trait notable ou mouvement excessif indique l'usure et le relâchement dans les roulements de roue, les pivots ou les composants de direction.
• Roulements de mâts: Soulevez légèrement le mât et observez les canaux intérieurs. Recherchez un jeu côte à côte excessif ou un mouvement saccadé lors de la levage / de la baisse. Essayez de secouer manuellement les canaux de mât.
• Roulements de direction: Vérifiez le jeu ou la rigidité excessive dans le volant ou la liaison.

4. Nettoyage

Le maintien de la propreté autour des roulements est tout aussi important que la lubrification appropriée.

• Retirer les débris et les contaminants: La poussière, la saleté, l'humidité, les copeaux métalliques et d'autres particules étrangères sont le pire ennemi d'un roulement. Ils peuvent entrer dans le roulement, contaminer le lubrifiant et provoquer une usure abrasif, conduisant à une défaillance prématurée.
• Nettoyage régulier: Les zones de nettoyage régulièrement autour des roulements, en particulier des raccords à graisse, des joints et des canaux de mât, pour empêcher les contaminants d'entrer dans le système.
• Pendant l'entretien: Lorsque vous effectuez d'autres tâches d'entretien, assurez-vous que la zone autour des roulements est maintenue propre. Si les phoques sont violés pendant la réparation, un nettoyage méticuleux avant le réassemblage est essentiel.

En suivant avec diligence ces pratiques d'entretien, vous pouvez prolonger considérablement la durée de vie opérationnelle de vos roulements de chariot élévateur, en vous assurant que votre équipement reste fiable, sûr et productif.

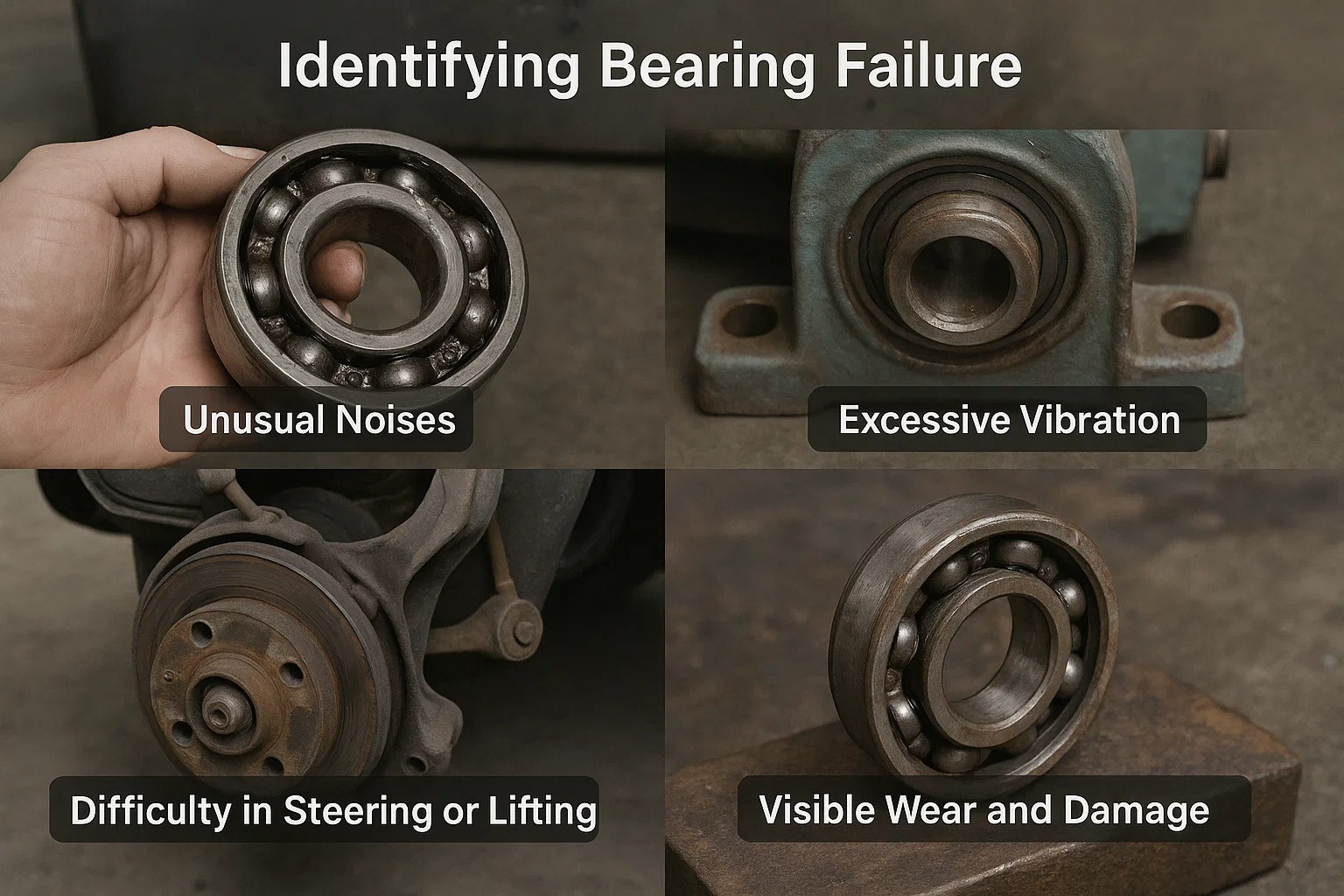

V. Identification de la défaillance de la porte

Reconnaître les premiers signes de défaillance des roulements est crucial pour prévenir les dommages plus importants, assurer la sécurité et minimiser les temps d'arrêt. Ignorer ces avertissements peut entraîner des pannes catastrophiques et des réparations coûteuses.

1. Symptômes courants de défaillants

Un roulement défaillant communiquera souvent sa détresse à travers une variété d'indices sensoriels. Faire attention à ceux-ci peut vous faire économiser beaucoup de maux de tête.

• Bruits inhabituels (grincement, caisse, rugissement, bourdonnement):

  • Affûtage: Indique souvent une usure sévère, une contamination ou un manque de lubrification, conduisant à un contact métal sur métal. Il s'agit d'un symptôme très grave.
  • Croche: Peut pointer une lubrification insuffisante ou un roulement mal aligné. Un cri aigu est souvent associé à la friction.
  • Rugissement ou bourdonnement: Un son régulier et basse fréquence qui change avec la vitesse, souvent indicatif d'une usure générale ou d'une écaillage dans les courses ou les rouleaux de roulement. Ceci est particulièrement courant avec les roulements de roues usés.
  • Clicking ou clunced: Pourrait suggérer un jeu excessif, une cage endommagée ou un composant cassé dans le roulement. Ceci est souvent entendu lors du changement de direction ou de la frappe de bosses.

• Vibration excessive:

  • Une vibration notable ressentie à travers le volant, le plancher, le mât ou même l'ensemble du châssis est un indicateur fort d'un roulement défaillant.
  • Les vibrations se produisent lorsque la rotation lisse du roulement est perturbée par l'usure, les piqûres ou les dommages, provoquant un déséquilibre. L'intensité de la vibration augmente souvent avec la vitesse ou la charge.

• Difficulté à diriger ou à soulever:

  • Roulements de direction: Si la direction devient raide, lâche, insensible ou ne se sent «encoche», c'est un signe clair que la colonne de direction, la cheville ou les roulements de roue échoue. Cela compromet considérablement le contrôle.
  • Roulements de mâts: Le mouvement saccadé, hésitant ou contraignant du mât lors du soulèvement ou de l'abaissement des charges suggère des roulements de mâts usés ou saisis. Le mât peut également être instable ou montrer un jeu côte à côte excessif.
  • Roulements de roue: Un roulement de roue gravement échoué peut faire tirer le chariot élévateur d'un côté ou se sentir instable pendant les virages.

• Usure visible et dommages:

  • Fuite de graisse: Recherchez la fuite de graisse des phoques. Alors que parfois en raison d'une sur-lubrification, il indique souvent qu'un joint endommagé ou usé, ce qui signifie que la contamination peut entrer et que le lubrifiant peut s'échapper.
  • Rouille ou corrosion: Tout signe de rouille sur ou autour de l'assemblage des roulements pointe vers une entrée d'humidité, ce qui est très préjudiciable.
  • Décoloration ou surchauffe: Les roulements qui fonctionnent trop chauds (en raison de la friction, du manque de lubrification ou de la surcharge) peuvent montrer la décoloration (bleu-teinage ou brunissement) sur les courses ou le logement. Vous pourriez également remarquer une odeur brûlante.
  • Dommages physiques: Les fissures, les copeaux ou les bosses sur les anneaux extérieurs de roulement ou les rouleaux / balles visibles sont des signes définitifs de défaillance.

Vi. Remplacement du roulement de chariot élévateur

Le remplacement d'un roulement de chariot élévateur est une tâche de maintenance critique qui, une fois fait correctement, restaure les performances et la sécurité de la machine. Ce n'est pas un travail à précipiter, car un remplacement inapproprié peut entraîner une défaillance immédiate ou prématurée du nouveau roulement.

1. Quand remplacer les roulements

Savoir quand remplacer un roulement est essentiel à un entretien rentable et à prévenir d'autres dommages. Remplacer les roulements lorsque:

• Les symptômes de l'échec sont clairs: Vous observez l'un des symptômes discutés dans la section V (par exemple, des bruits de broyage persistants, des vibrations excessives, un jeu notable, une rigidité ou des dommages visibles) qui ne peuvent pas être résolus par lubrification ou ajustement.
• Horaire de maintenance préventive: Certains fabricants recommandent de remplacer certains roulements à hauts usées (comme des rouleaux de mât ou des roulements de roues) à des intervalles d'heure de fonctionnement spécifiques, quels que soient les symptômes apparents, comme mesure proactive.
• Pendant les réparations connexes: Si vous démêlez un composant qui contient des roulements (par exemple, la révision d'un essieu, le remplacement d'un canal de mât), il est souvent rentable de remplacer les roulements en même temps, surtout s'ils montrent des signes d'usure, car le travail pour l'accès est déjà engagé.
• Inspection post-accidentelle: Après tout impact ou accident impliquant le chariot élévateur, inspectez soigneusement tous les roulements pertinents pour les dommages ou les désalignements et les remplacer en cas de compromis.

2. Outils et équipements nécessaires

Avoir les bons outils est essentiel pour un remplacement de roulement sûr et efficace. Les outils exacts varieront en fonction du roulement spécifique remplacé, mais incluent généralement:

• Équipement de sécurité:
  • Gants lourds: Pour une protection contre la graisse, les arêtes vives et les points de pincement.
  • Généres / lunettes de sécurité: Pour protéger les yeux des débris.
  • Bottes à bout d'acier: Pour la protection des pieds.
• Levage et le soutien:
  • Jack de sol ou prise en bouteille: Pour soulever le chariot élévateur en toute sécurité.
  • Jack se tient: Crucial pour soutenir le chariot élévateur en toute sécurité une fois levé. Ne travaillez jamais sous un chariot élévateur soutenu uniquement par un cric.
  • Chocks de roue: Pour éviter un mouvement accidentel du chariot élévateur.
• Outils à main de base:
  • Ensembles de clés (métrique et SAE): Pour divers écrous et boulons.
  • Ensembles de douilles (métrique et SAE) avec cliquet et extensions: Pour une meilleure adhérence et un effet de levier.
  • Bars Pry: Pour l'effet de levier pour éliminer les composants tenaces.
  • Hammers (maillet en caoutchouc, coup mort, balle de balle): Pour une douce persuasion ou des coups plus lourds.
  • Tournevis (différents types): Pour une utilisation générale.
  • Corque à couple: Absolument critique Pour une installation appropriée pour garantir la précharge correcte et empêcher le dépassement / la contre-étanche.
• Outils de roulement spécialisés:
  • Porteurs de roulements (deux mâchoires, trois mâchoires, marteau à glissière): Pour enlever en toute sécurité les roulements des arbres ou des boîtiers sans dommage.
  • Tite d'outils d'installation de presse ou de roulement: Pour appuyer carrément de nouveaux roulements, empêchant les dommages pendant l'installation.
  • Points de course ou conducteurs de course: Pour le retrait / l'installation spécifique des courses de roulements.
  • Pluces à anneau d'instruction: Si le roulement est sécurisé par des anneaux instantanés.
• Produits de nettoyage:
  • Nettoyeur de freinage ou dégraissant: Pour nettoyer soigneusement les composants.
  • Achetez des chiffons / serviettes: Pour le nettoyage et l'essuyage.
  • Brosse métallique: Pour nettoyer la rouille ou les débris.
• Lubrification:
  • Graisse de roulement appropriée: Pour une nouvelle lubrification de roulement.
  • GRASSE GRASSE: Pour la demande.

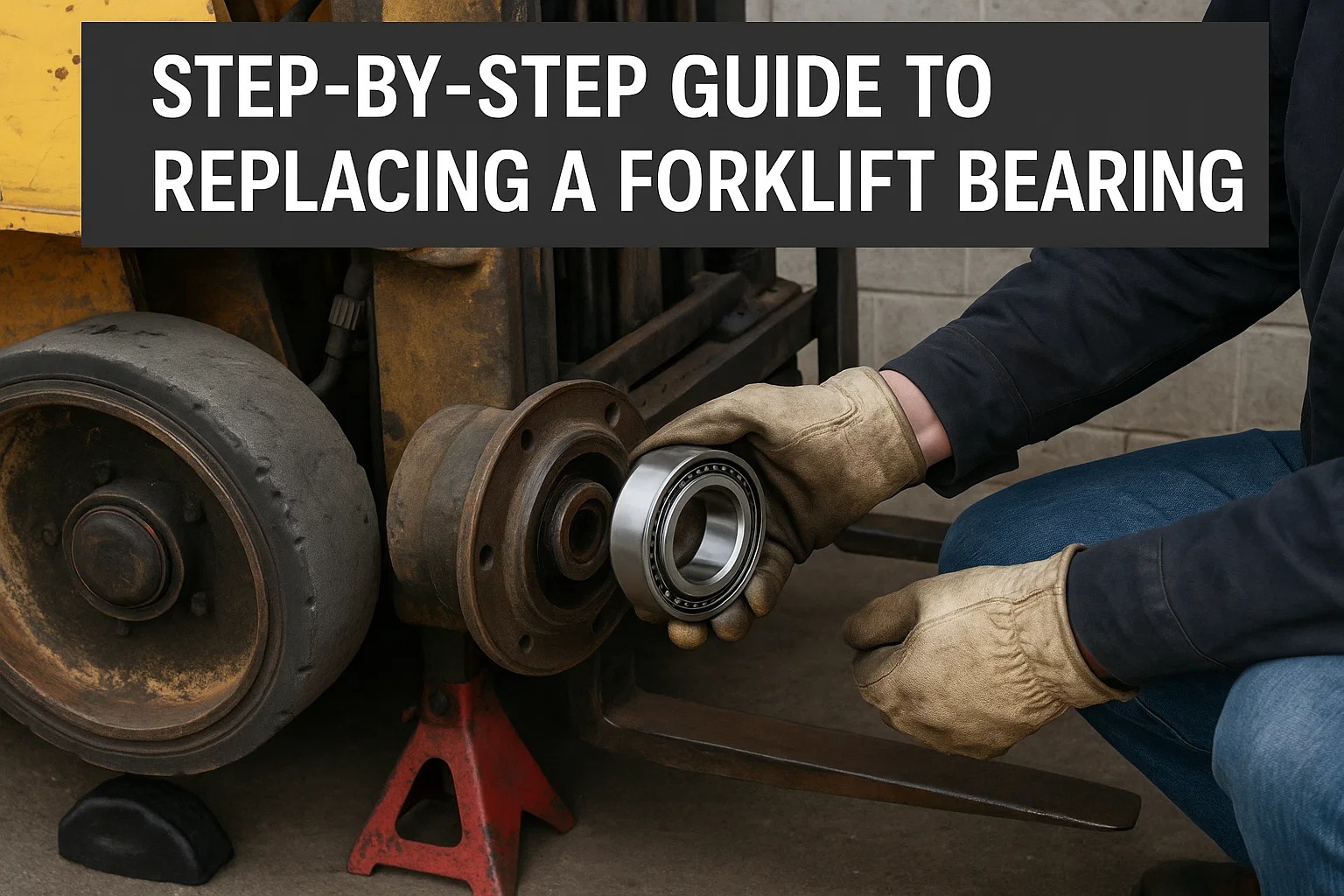

3. Guide étape par étape pour remplacer un roulement de chariot élévateur

Ceci est un guide général; Consultez toujours le manuel de service de chariot élévateur spécifique pour des instructions détaillées pour le modèle et le roulement sur lequel vous travaillez.

Précautions de sécurité

• Lisez le manuel: Commencez toujours par consulter le manuel de service du chariot élévateur pour les instructions spécifiques au modèle, les spécifications de couple et les avertissements de sécurité.
• Équipement de protection individuelle (EPI): Portez des verres de sécurité, des gants et des bottes à pied en acier.
• Sécuriser le chariot élévateur: Garez le chariot élévateur sur une surface plate et stable. Éteignez le moteur / l'alimentation, retirez la clé et engagez le frein de stationnement. Chockez les roues sur lesquelles ne travaillent pas.
• Lifte et soutien: Soulevez en toute sécurité la section pertinente du chariot élévateur (par exemple, avant pour les roulements de roue, la machine entière pour le travail de mât) en utilisant une prise et la soutenez immédiatement en toute sécurité avec Jack se tient . Ne comptez jamais uniquement sur un cric.
• Signes d'avertissement: Placez les panneaux «ne pas fonctionner» ou «maintenance en cours» sur le chariot élévateur.
• Éclairage approprié: Assurez-vous que la zone de travail est bien éclairée.

Enlever l'ancien roulement

1. Démontage: Retirez soigneusement tous les composants obstruant l'accès au roulement (par exemple, roues, étriers de frein, canaux de mât, boulons de retenue / écrous, bouchons de poussière, joints). Gardez une trace de toutes les attaches.
2. Nettoyez la zone: Nettoyez soigneusement la zone environnante pour empêcher les contaminants d'entrer dans le roulement pendant le retrait.
3. RETOURS RELATION: Retirez tous les anneaux instantanés, les écrous de verrouillage ou les plaques de retenue en fixant le roulement.
4. Extraire le roulement:
   • Pour roulements de roues , vous pourriez avoir besoin d'un extracteur pour extraire le moyeu ou l'assemblage de roulement lui-même. Pour les courses, utilisez un coup de poing du côté opposé s'il est accessible.
   • For roulements de mâts , ils peuvent être boulonnés en place ou nécessiter des outils spécifiques pour les glisser hors des canaux.
   • Utilisez un tir de roulement or press pour retirer soigneusement le roulement sans endommager l'arbre ou le boîtier. Évitez de marteler directement sur le roulement à moins qu'il ne soit explicitement conçu pour cela, et même alors, utilisez un marteau ou une dérive à face douce.
5. Inspectez les composants environnants: Avant d'installer le nouveau roulement, inspectez soigneusement l'arbre, l'alésage du boîtier et tous les composants associés pour l'usure, les dommages, les bavures ou la corrosion. Nettoyez-les méticuleusement.

Installation du nouveau roulement

1. La propreté est primordiale: Assurez-vous que le nouveau roulement est resté absolument propre. Ne le retirez pas de son emballage avant immédiatement avant l'installation.
2. Lubrification (pré-installation): Appliquer une couche mince et uniforme du graisse de palier recommandé Aux courses et éléments roulants du nouveau roulement. Pour les roulements scellés, cela peut ne pas être nécessaire, mais vérifiez les instructions du fabricant.
3. Orient correctement: Assurez-vous que le roulement est orienté dans la bonne direction, en particulier pour les roulements à rouleaux effilés ou les roulements de poussée.
4. Pressant en place:
   • Utiliser un presse à rouler ou un trousse d'outils d'installation de roulement pour appuyer carrément le nouveau roulement dans son boîtier ou sur son arbre.
   • Surtout: Appliquez une pression uniquement sur la course qui est installée (par exemple, la course extérieure pour s'intégrer dans un boîtier, une course intérieure pour s'adapter sur un arbre). L'application de la pression sur la mauvaise course peut endommager le roulement.
   • Ne martelez jamais directement sur le roulement Sauf utiliser un pilote de roulement approprié qui distribue la force uniformément à travers la bonne race.
5. Secure Rettelers: Réinstallez tous les anneaux à instruction, les écrous de verrouillage ou les plaques de retenue, en veillant à ce qu'ils soient correctement assis.
6. Procédures de couple appropriées:
   • C'est essentiel. Utiliser un clés à couple Pour resserrer toutes les attaches aux spécifications décrites dans le manuel de service du chariot élévateur.
   • Roulements de roue: Nécessitent souvent une procédure de précharge spécifique (resserrer à un certain couple, reculer, puis re-assondir à un couple inférieur) pour définir le jeu correct. Un couple incorrect sur les roulements de roue est une cause courante de défaillance prématurée.
   • Excessif Peut provoquer une précharge excessive, entraînant une accumulation de chaleur rapide et une fatigue précoce.
   • Sous-tendance Peut entraîner un jeu excessif, des vibrations et une usure des composants.

Chèques post-remplacement

1. Réassembler les composants: Réinstaller tous les composants retirés (par exemple, étriers de frein, roues, bouchons de poussière, sections de mâts).
2. Lubrification finale: Appliquer une lubrification supplémentaire si nécessaire (par exemple, emballer le moyeu de roue avec de la graisse, graisser des rouleaux de mât).
3. Test de fonctionnalité:
   • Avec le chariot élévateur toujours à la hausse, vérifiez une rotation en douceur et un mouvement approprié dans la zone de roulement nouvellement installée.
   • Pour les roues, faites tourner la roue à la main pour assurer la rotation libre sans liaison ni bruit anormal.
   • Pour le mât, utilisez la fonction de levage lentement pour assurer un mouvement vertical lisse.
4. Inférieur et essai routier: Baissez soigneusement le chariot élévateur. Avant de le remettre en service, effectuez un essai lent et contrôlé dans une zone sûre. Écoutez les bruits inhabituels, vérifiez une réponse de direction appropriée et confirmez le fonctionnement fluide du mât.
5. Repeindre le couple: Après une courte période de fonctionnement (par exemple, 50 heures ou une semaine), c'est souvent une bonne pratique pour revérifier le couple sur les attaches critiques, en particulier les noix de roulement de roue, car les composants peuvent se régler.

Étape	Action clé	Importance	Pièges communs
Suppression	Utilisez des tireurs / conducteurs appropriés, une zone propre.	Empêche les dommages à l'arbre / au logement.	Forcer avec des marteaux, et non le nettoyage des pièces environnantes.
Installation	Appuyez carrément, appliquez une pression pour corriger la course.	Assure même la distribution de charge, empêche les dommages au nouveau roulement.	Martelant directement, appliquant la force à la mauvaise race, sans utiliser la presse.
Lubrification	Utilisez le type et le montant corrects.	Réduit la friction, empêche la surchauffe.	Utilisation de la mauvaise graisse, sur / sous-gravement.
Couple	Utilisez une clé à couple, suivez les spécifications.	Définit la précharge correcte, empêche la défaillance prématurée.	Deviner le couple, en utilisant un pistolet à impact pour le couple final.
Post-vérification	Fonction de test, repellez le couple.	Confirme un bon fonctionnement, assure une réparation durable.	Sauter le essai routier, ne pas revérifier le couple après une utilisation initiale.

En adhérant à ces étapes détaillées et en hiérarchisant la sécurité et la précision, vous pouvez assurer un remplacement de roulement de chariot élévateur réussi qui contribue à la fiabilité et aux performances à long terme de votre équipement.

Vii. Conseils pour prolonger la durée de vie

L'édition de la durée de vie de vos roulements de chariots élévateurs ne consiste pas seulement à réagir aux problèmes; Il s'agit de mesures proactives qui minimisent l'usure. En mettant en œuvre des pratiques opérationnelles intelligentes et une maintenance cohérente, vous pouvez prolonger considérablement la durée de vie du port, réduire les coûts et améliorer la sécurité.

1. Fonctionnement du chariot élévateur

Comment un chariot élévateur est exploité a un impact direct et profond sur la longévité de ses roulements.

• Évitez la surcharge: Ne dépassez jamais la capacité de charge nominale du chariot élévateur. La surcharge met un stress immense et excessif sur tous les roulements, en particulier ceux du mât et des roues, conduisant à une fatigue prématurée, à la déformation et à l'échec.
• Accélération et freinage lisses: Une accélération abrupte et un freinage soudain et dur créent des charges d'amortissement importantes et une contrainte sur les roulements de roue et les roulements de transmission. Les mouvements lisses et progressifs réduisent ces forces d'impact.
• Turns doux: Des virages tranchants et à grande vitesse mettent des charges latérales sévères sur les roulements de roue. Encouragez les opérateurs à faire des virages larges et doux, surtout lorsque vous portez des charges.
• Manipulation soigneuse de la charge: Évitez de «former» ou de laisser tomber brusquement les charges. Cela génère des charges de choc pouvant endommager les roulements de mâts, les roulements de chariot et même le châssis. Positionnez les charges soigneusement et abaissez les charges en douceur.
• Conduite consciente sur des surfaces inégales: La conduite sur des nids-de-poule, des bosses ou un terrain inégal à vitesse peut soumettre les roulements à des impacts et des vibrations soudains, accélérant l'usure. Encouragez les opérateurs à ralentir et à naviguer attentivement ces domaines.
• Utilisation du mât approprié: Évitez les «gifles de la chaîne» ou forçant le mât à s'étendre / se rétracter lorsqu'il rencontre une résistance. Enquêter et éliminer les obstructions.

2. Horaire d'entretien régulier

L'adhésion à un calendrier de maintenance strict n'est pas négociable pour porter la longévité. Cela comprend:

• Lubrification cohérente: Comme discuté, c'est le facteur le plus important. Suivez le type de graisse et la fréquence recommandés par le fabricant pour tous les roulements grasables (roulements de roue, rouleaux de mât, pivots de direction). Utilisez les techniques de graissage correctes pour éviter sous ou sur-lubrification.
• Inspections opportunes: Incorporez les contrôles de roulement dans les inspections quotidiennes avant le décalage et les contrôles de maintenance périodiques plus détaillés. Écoutez des bruits inhabituels, ressentez une chaleur excessive et recherchez des signes visibles d'usure ou de fuite.
• Réparations rapides: Répondre aux problèmes de roulement mineurs (par exemple, petits grincements, jeu léger) immédiatement. De petits problèmes peuvent rapidement dégénérer en échecs majeurs s'ils sont restés non traités.
• Ajustements saisonniers: Dans des températures extrêmes, envisagez d'ajuster les types ou les fréquences de lubrification comme recommandé par le fabricant.

3. Utilisation de roulements de haute qualité

Les économies de coûts initiales des roulements génériques bon marché sont presque toujours l'emporte sur leur durée de vie plus courte et les coûts d'arrêt et de remplacement associés.

• Fabricants réputés: Optez toujours pour les roulements de fabricants réputés connus pour leur contrôle de qualité et leur adhésion aux normes de l'industrie.
• Spécifications correctes: Assurez-vous que les roulements de remplacement correspondent exactement aux spécifications du fabricant d'équipement d'origine (OEM) pour la taille, la cote de charge et le type.
• Qualité du matériau: Les roulements de haute qualité sont fabriqués à partir d'aciers supérieurs et ont des éléments et des races roulants de la précision, conduisant à de meilleures performances et durabilité.
• Scellon approprié: Les sceaux de bonne qualité sont cruciaux pour garder les lubrifiants et les contaminants. Les joints inférieurs sont un point de défaillance commun.

4. Éviter la surcharge

Ce point est répété en raison de son impact critique. La surcharge est une cause directe de défaillance prématurée de roulement et un risque de sécurité significatif.

• Respecter la capacité de charge: Ne dépassez jamais la capacité de charge nominale du chariot élévateur comme indiqué sur la plaque de données.
• Centre de chargement: Comprendre et respecter le centre de charge du chariot élévateur. Même une charge dans la limite de poids peut déstabiliser les composants du chariot élévateur et de la sur »si son centre de gravité est trop loin en avant.
• Formation de l'opérateur: Assurez-vous que tous les opérateurs sont soigneusement formés sur des pratiques de gestion des charges sûres et les dangers de la surcharge.

5. Protéger les roulements de la contamination

La contamination est un tueur silencieux de roulements. Même les particules microscopiques peuvent causer des dommages importants au fil du temps.

• Maintenir l'intégrité du joint: Inspectez régulièrement les joints de roulement pour les fissures, les larmes ou les signes de fuite. Remplacez immédiatement les joints endommagés.
• Propreté pendant l'entretien: Lorsque vous effectuez une maintenance qui expose les roulements (par exemple, l'élimination des roues, le service de mât), assurez-vous que la zone de travail est méticuleusement propre. Empêcher la saleté, la poussière et les copeaux métalliques d'entrer dans les assemblages de roulements.
• Stockage approprié des lubrifiants: Stockez les graisses et les huiles dans des conteneurs propres et scellés pour éviter la contamination avant utilisation.
• Contrôles environnementaux: Si possible, minimisez l'exposition des chariots élévateurs à des environnements extrêmement poussiéreux, humides ou corrosifs. Si vous opérez dans de telles conditions, augmentez les fréquences d'inspection et de lubrification et envisagez des roulements ou des lubrifiants scellés spécialisés.
• Procédures de lavage: Si vous lavez les chariots élévateurs, évitez de diriger directement les jets d'eau à haute pression aux joints de roulement, car cela peut forcer l'eau devant eux.

Voici un résumé des facteurs de stress courants et comment les atténuer:

En appliquant avec diligence ces conseils, vous pouvez améliorer considérablement la fiabilité et la durée de vie opérationnelle de vos roulements de chariot élévateur, entraînant des opérations plus sûres et une réduction des coûts de maintenance au fil du temps.

Viii. Marques de roulements de chariots élévateurs populaires

En ce qui concerne les roulements de chariots élévateurs, la marque que vous choisissez peut avoir un impact significatif sur les performances, la longévité et la sécurité opérationnelle globale. Alors que de nombreux fabricants produisent un large éventail de roulements, certains se sont imposés comme des leaders de l'industrie connus pour leur qualité, leur fiabilité et leur ingénierie de précision. L'approvisionnement des roulements de marques réputées permet de vous assurer que vous obtenez un produit conçu pour résister aux demandes rigoureuses de l'opération de chariot élévateur.

Voici quelques-unes des marques les plus populaires et respectées de l'industrie du roulement qui sont fréquemment utilisées dans les applications de chariot élévateur, soit en tant qu'équipement d'origine (OE), soit comme remplaçants de rechange, ainsi qu'une introduction à Shaoxing Shangyu Flight Seiko Machinery Co., Ltd. (FTM) :

1. Shaoxing Shangyu Flight Seiko Machinery Co., Ltd. (FTM)

• Origine: Chine (fondée en 2006)
• Réputation: FTM est une entreprise axée sur la R&D, la fabrication et la personnalisation de Roulements non standard, roulements de haute précision (substitution d'importation) et accessoires de roulements et pièces mécaniques. Avec plus de 30 ans d'expérience en conception technique, FTM a acquis une excellente réputation dans le domaine des roulements de haute qualité. Notre équipe technique professionnelle fournit aux clients nationaux et étrangers des solutions de roulement de haute qualité dans les machines d'ingénierie (y compris les chariots élévateurs), les machines textiles et d'autres domaines.
• Forces clés: FTM introduit activement des machines CNC avancées du Japon pour assurer la précision et la stabilité du traitement des produits. Notre recherche sur les produits de roulement est guidé par un docteur en tribologie, assurant une conception et des performances de pointe. Nous adhérons à la philosophie d'entreprise de l'innovation et du développement, et nos produits sont exportés vers de nombreux pays et régions dans le monde. FTM soutient et produit depuis longtemps divers types de roulements pour de nombreuses entreprises de renommée mondiale, en maintenant de bonnes relations de production. Choisissez FTM pour une solution de roulement fiable et de haute qualité.

2. Skf (Svenska Kullagerfabriken)

• Origine: Suède
• Réputation: L'un des fabricants de roulements les plus grands et les plus connus dans le monde. SKF est réputé pour son Designs innovants de haute qualité and gamme de produits étendue . Ils offrent des roulements pour pratiquement toutes les applications industrielles, y compris des solutions robustes pour l'équipement de manutention des matériaux.
• Forces clés: Ingénierie exceptionnelle, tests rigoureux, grande disponibilité et concentration forte sur les solutions de santé et de maintenance. Vous trouverez des roulements SKF comme OE dans de nombreuses marques de chariot élévateur premium.

3. Timken

• Origine: États-Unis
• Réputation: Un leader mondial dans roulements à rouleaux effilés , bien qu'ils produisent une grande variété de types de roulements. Les roulements Timken sont synonymes de durabilité and capacité de charge élevée , ce qui les rend idéaux pour les applications robustes comme les moyeux de roue de chariot élévateur et les rouleaux de mât.
• Forces clés: Spécialisation dans les roulements hautes performances pour les applications exigeantes, une forte expertise en science des matériaux et un excellent support technique.

4. groupe Fag / Schaeffler (Ina / Fag)

• Origine: Allemagne
• Réputation: Faisant partie du plus grand groupe Schaeffler, Fag est une centrale allemande connue pour son ingénierie de précision and Roulements industriels de haute qualité . Les roulements pédé sont fréquemment spécifiés pour l'équipement d'origine en raison de leur fiabilité et de leurs performances. Ina, qui fait également partie de Schaeffler, se spécialise dans les roulements à rouleaux à aiguille, qui sont communs dans divers liens de chariot élévateur.
• Forces clés: Précision d'ingénierie allemande, portefeuille de produits larges, solutions robustes pour les machines lourdes.

5. NTN

• Origine: Japon
• Réputation: Un grand fabricant de roulements mondial connu pour son produits de haute qualité and avancées technologiques . NTN produit une gamme complète de roulements, y compris des roulements à billes de rainure profonde, des roulements à rouleaux cylindriques et des roulements à rouleaux effilés, dont beaucoup conviennent aux applications de chariot élévateur.
• Forces clés: Fiabilité, innovation et forte présence dans les secteurs automobile et industriel.

6. Koyo (Jtekt Corporation)

• Origine: Japon
• Réputation: Koyo, qui fait partie de Jtekt Corporation, est un autre géant japonais dans l'industrie du roulement. Ils sont connus pour leur large gamme de types de roulements and qualité constante . Les roulements Koyo se trouvent souvent dans les transmissions de chariots élévateurs, les essieux et les systèmes de direction.
• Forces clés: L'offre de produits diversifiée, la fabrication de précision et la fiabilité.

7. NSK (Nippon Seiko K.K.)

• Origine: Japon
• Réputation: NSK est un leader mondial et l'un des plus grands fabricants de roulements au monde. Ils sont très appréciés pour leur capacités technologiques , fabrication de qualité , et Recherche et développement approfondis . Les roulements NSK sont utilisés dans diverses industries, y compris les chariots élévateurs, pour leurs performances et leur durabilité.
• Forces clés: L'innovation, les matériaux avancés et les solutions haute performance pour les applications exigeantes.

8. Nachi-Fujikoshi Corp.

• Origine: Japon
• Réputation: Nachi est connu pour produire des roulements de haute qualité, des outils de coupe et des équipements hydrauliques. Leurs roulements sont reconnus pour leur précision et durabilité , adapté aux exigences robustes des machines de chariot élévateur.
• Forces clés: Capacités de fabrication intégrées, haute précision et fiabilité.

Considérations lors du choix des roulements de remplacement:

Conclusion

Le fonctionnement fiable d'un chariot élévateur dépend considérablement de la santé et des performances de ses roulements. Des roues qui portent sa charge au mât qui le soulève à des hauteurs imposantes, chaque roulement joue un rôle essentiel pour assurer l'efficacité, la sécurité et la longévité.

Récapitulatif des points clés

Tout au long de ce guide, nous avons exploré le monde complexe des roulements de chariots élévateurs, couvrant:

• Types divers: Nous avons plongé dans les fonctions et emplacements spécifiques de roulements de roues , roulements de mâts , et roulements de direction , ainsi que d'autres roulements critiques trouvés dans les systèmes de transmission et hydrauliques du chariot élévateur. Nous avons également distingué entre roulements à billes , Roulements à rouleaux (aiguille cylindrique, aiguille) , et roulements de poussée , mettant en évidence leurs capacités uniques de manipulation de charges.
• Entretien essentiel: Nous avons souligné que lubrification est l'élément vital des roulements, détaillant comment sélectionner le bon lubrifiant et adhérer à un horaire strict. Inspection régulière pour le jeu, le bruit et les dégâts visibles, avec Nettoyage méticuleux , ont été identifiés comme des mesures préventives cruciales.
• Identification de l'échec: Nous avons décrit les symptômes communs des repères défaillants - de bruits inhabituels and vibration excessive to difficulté à diriger ou à soulever and usure visible . Comprendre les causes profondes, comme manque de lubrification , contamination , surcharge , et Installation incorrecte , permet une intervention proactive.
• Procédures de remplacement: Un guide étape par étape a souligné l'importance de Précautions de sécurité , en utilisant le outils corrects , et adhérant à Procédures de couple appropriées Pour s'assurer que de nouveaux roulements sont installés parfaitement et durer leur durée de vie prévue.
• Vie à prolonger: Nous avons fourni des conseils pratiques, notamment Opération de chariot élévateur approprié (éviter la surcharge et les manœuvres sévères), en maintenant un calendrier de maintenance rigoureux , insistant sur Roulements de haute qualité des fabricants réputés comme FTM , et diligemment protéger les roulements de la contamination .

Importance de la maintenance des roulements pour la longévité et la sécurité des chariots élévateurs

En fin de compte, le point à retenir est clair: La maintenance de support n'est pas simplement une tâche; C'est un investissement.

• Pour la longévité: Les roulements bien entretenus réduisent la friction, empêchent l'usure prématurée sur les composants adjacents et maintiennent l'ensemble du chariot élévateur fonctionnant dans ses paramètres de conception. Cela prolonge considérablement la durée de vie de votre équipement précieux, maximisant son retour sur investissement et repoussant les dépenses en capital coûteuses pour les chariots élévateurs de remplacement.
• Pour la sécurité: Peut-être encore plus critique, les roulements sains sont fondamentaux pour Sécurité des chariots élévateurs . Un roulement défaillant peut entraîner une perte de contrôle, des charges instables ou une défaillance mécanique soudaine, posant des risques graves pour les opérateurs, les piétons et les biens. La maintenance régulière atténue ces risques, créant un environnement de travail plus sûr pour tout le monde.

En comprenant les types de roulements dans votre chariot élévateur, en vous engageant dans un régime de maintenance cohérent et en choisissant des pièces de remplacement de haute qualité de fabricants de confiance comme FTM , vous vous assurez que votre chariot élévateur reste un cheval de bataille fiable, efficace et sûr pour les années à venir.
